Системи оповіщення та управління евакуацією людей (СОУЕ) — це обов’язковий елемент комплексу безпеки будівель і споруд різного призначення. Такі системи мають бути в торговельних центрах, адміністративних і житлових будівлях, аеропортах, вокзалах, школах, лікарнях тощо. СОУЕ — це ключовий елемент управління евакуацією людей (рухом потоків евакуації з приміщень, задимлених або загазованих поверхів у безпечні зони) під час надзвичайних ситуацій. На сьогодні нормативним документом, яким повинні керуватися проєктувальники СОУЕ, є ДБН В.1.1-7-2002 (Україна). Дотримуючись правил нормативних документів, СОУЕ покликані своєчасно забезпечити сповіщення про виникнення займання чи задимлення, що дозволить вчасно евакуювати людей у безпечне місце.
Всього існує п’ять типів СОУЕ, які значно відрізняються за технічним складом, методами дії (оповіщення, управління), необхідністю використання на тих чи інших захищених об’єктах, що різняться за поверховістю, площею, категорією за вибухопожежною небезпекою, місткістю/кількістю відвідувачів, лікарняних ліжок, глядацьких місць, учнів, дітей.
СОУЕ 1 типу:
СОУЕ нерозривно пов’язана з автоматичною пожежною сигналізацією (АПС), яка встановлена в будівлі, де необхідно організувати евакуацію в разі пожежі або надзвичайної події. АПС — це основний елемент комплексу протипожежної безпеки будівлі. У разі спрацювання датчиків АПС передається сигнал на увімкнення обладнання управління і контролю пристроїв СОУЕ — так само, як і для запуску різних установок пожежогасіння (водяного, газового, порошкового). Якщо АПС захищає невелику будівлю з кількома приміщеннями, то СОУЕ є частиною АПС. Наше підприємство займається монтажем і обслуговуванням понад сотні таких об’єктів. На великих об’єктах системи оповіщення та управління евакуацією монтуються окремо, але обов’язково мають зв’язок із АПС.

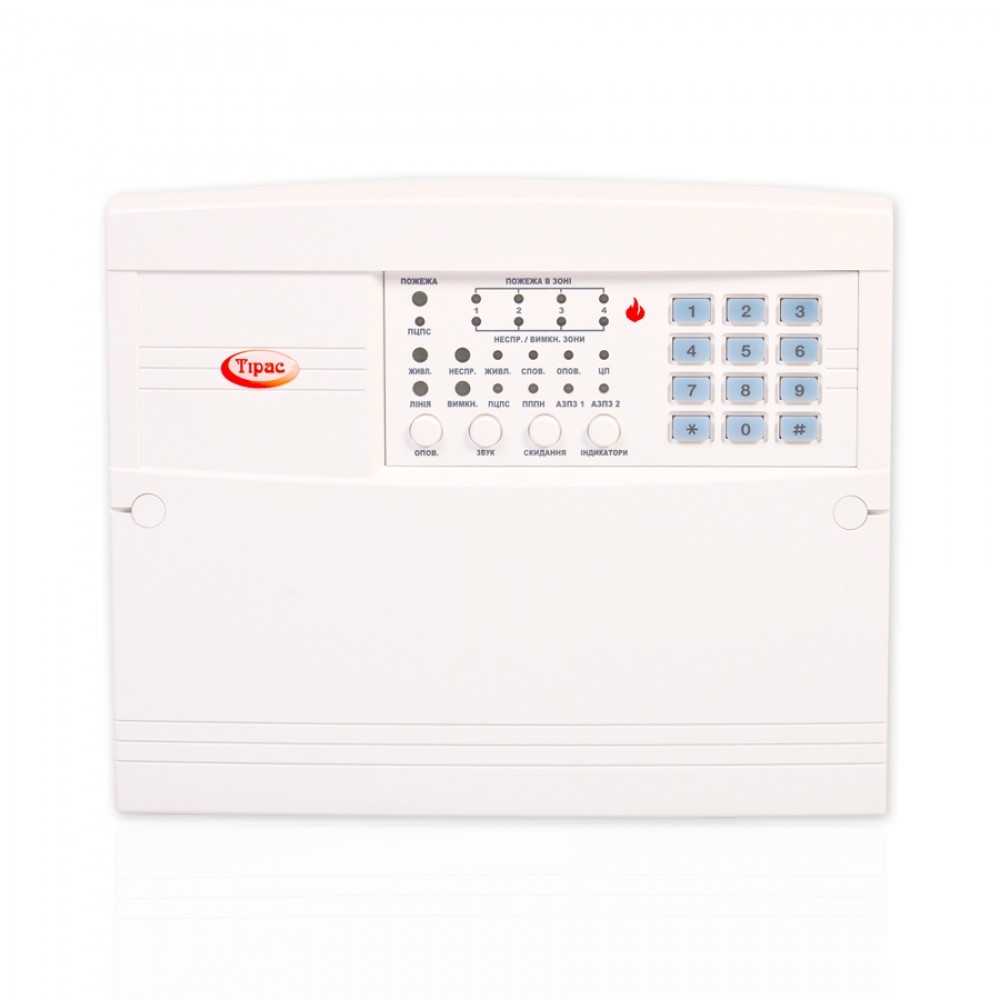

Приклад СОУЕ 1 типу на базі приладу Тірас-4П:

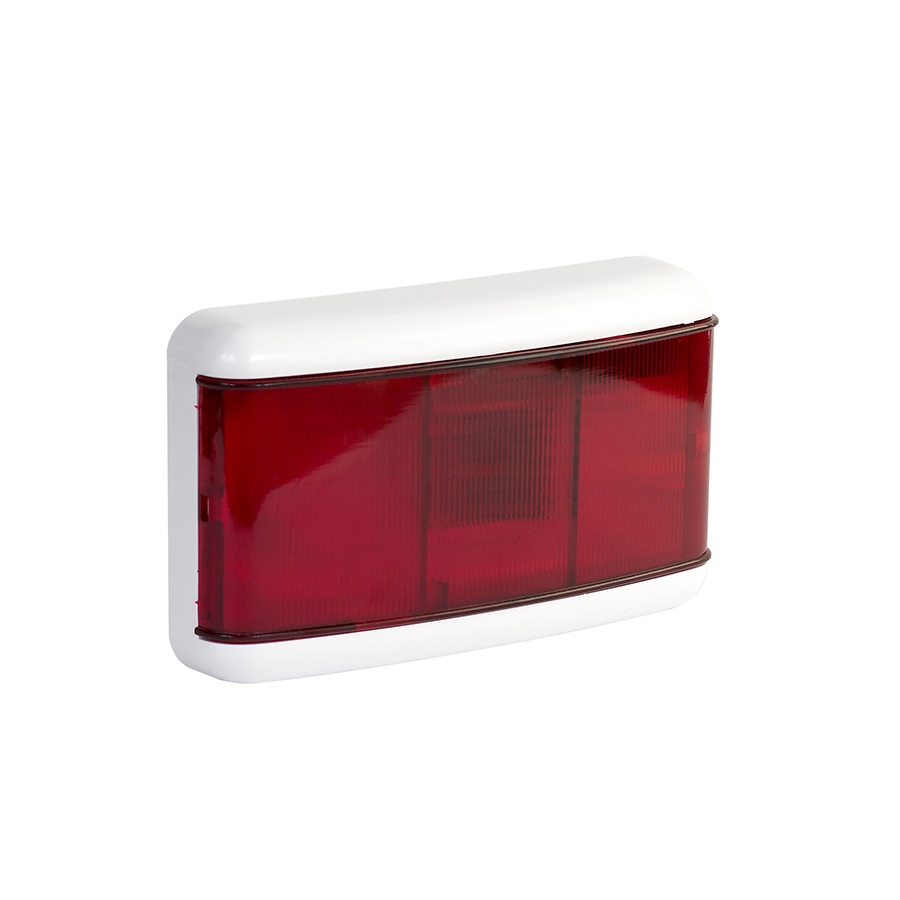

СОУЕ 1 типу — ППКП «Тірас-4П» повідомляє лише звуковим сигналом (через сирени, дзвінки) про спрацювання пожежних датчиків (димових, теплових, полум’я, комбінованих) і необхідність евакуації з приміщень, захищених АПС. Звукові сповіщувачі, підключені до ППКП, не мають регулювання гучності. Звук має відрізнятися від технологічного чи аварійного оповіщення. Цей тип СОУЕ відрізняється простотою, низькою вартістю, монтаж СОУЕ входить у вартість АПС. Інформативність — низька. Це фактично дублювання сигналу пожежної тривоги через АПС.
СОУЕ 2 типу:

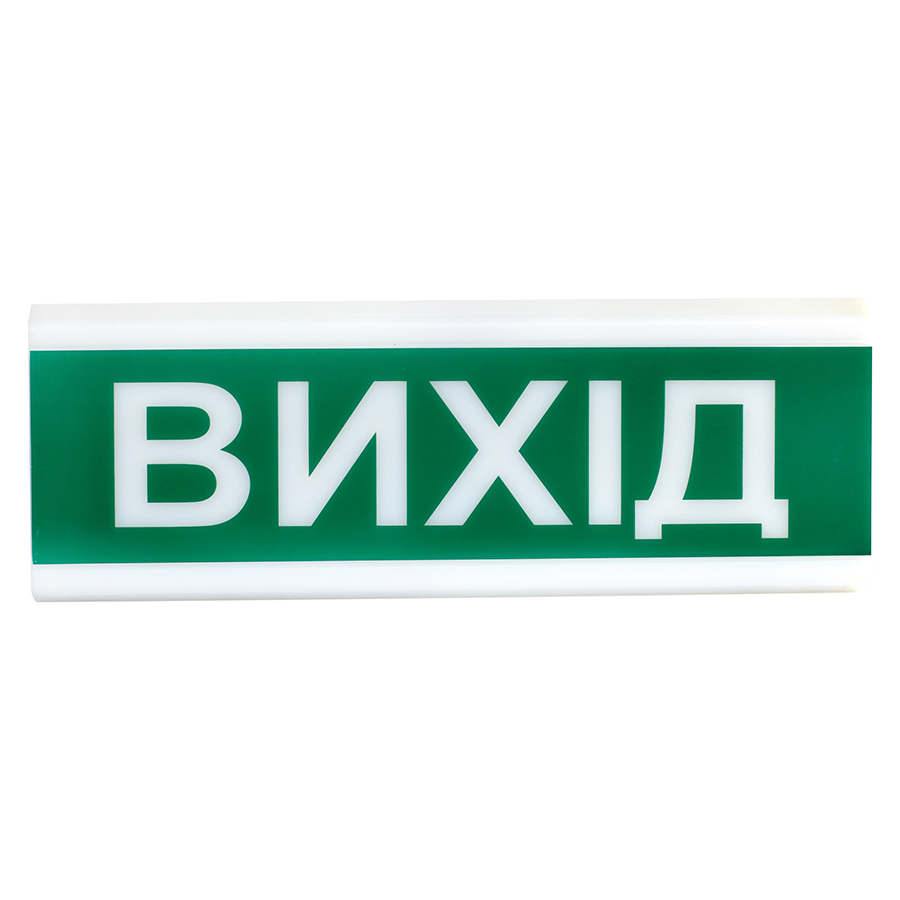

Містить звукове оповіщення 1 типу, а також світлові табло «Вихід», встановлені над входами, у коридорах, біля проходів на сходи. Можна встановлювати світлозвукові табло «Вихід» або «Пожежа», щоб знизити витрати (наприклад, ОСЗ-12 «Вихід» виробництва Тірас-12). Також допускається встановлення світлових вказівників напрямку евакуації, що значно підвищує ефективність, особливо в умовах задимлення, адже зазвичай об’єкти з таким СОУЕ не мають інженерного обладнання для димовидалення і припливу свіжого повітря. Дозволяється установка статичних вказівників напрямку евакуації (наприклад, ОС-6.4).
Такі системи встановлені ЧП «Вектор Безпеки» у магазинах «Апельмон», на АЗС «БРСМ», у відділеннях «Нової Пошти» та ін.

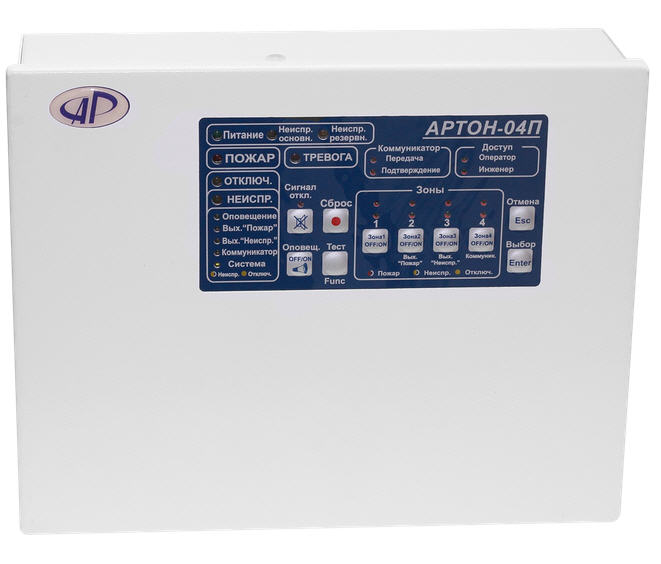

Приклад компонентів СОУЕ 2 типу на базі ППКП «АРТОН-4П».
СОУЕ 3 типу:
Кардинально відрізняється від попередніх. Передбачає голосове оповіщення з автоматичною передачею спеціальних текстів про евакуацію через гучномовці, а також світлові табло «Вихід» або вказівники напрямку евакуації. Це окреме обладнання, яке має зв’язок з АПС/ОПС або системами техногенної безпеки та автоматично запускається при спрацюванні.
Рекомендується розділення приміщень на зони оповіщення і забезпечення зворотного зв’язку із пожежним постом або диспетчерською.
Головна перевага — висока інформативність голосових повідомлень. Можна задавати різні тексти для різних ситуацій.

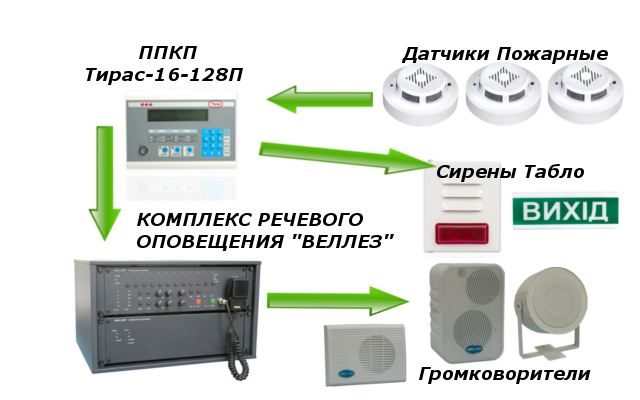

Приклад: На одному з об’єктів, у разі спрацювання АПС в офісній зоні (ППКП «Тірас-16-64П») або перевищення вмісту CO/аміаку у виробничій зоні (обладнання «HUNTHER» і «Дозор-С»), у різні зони надходять різні голосові повідомлення.

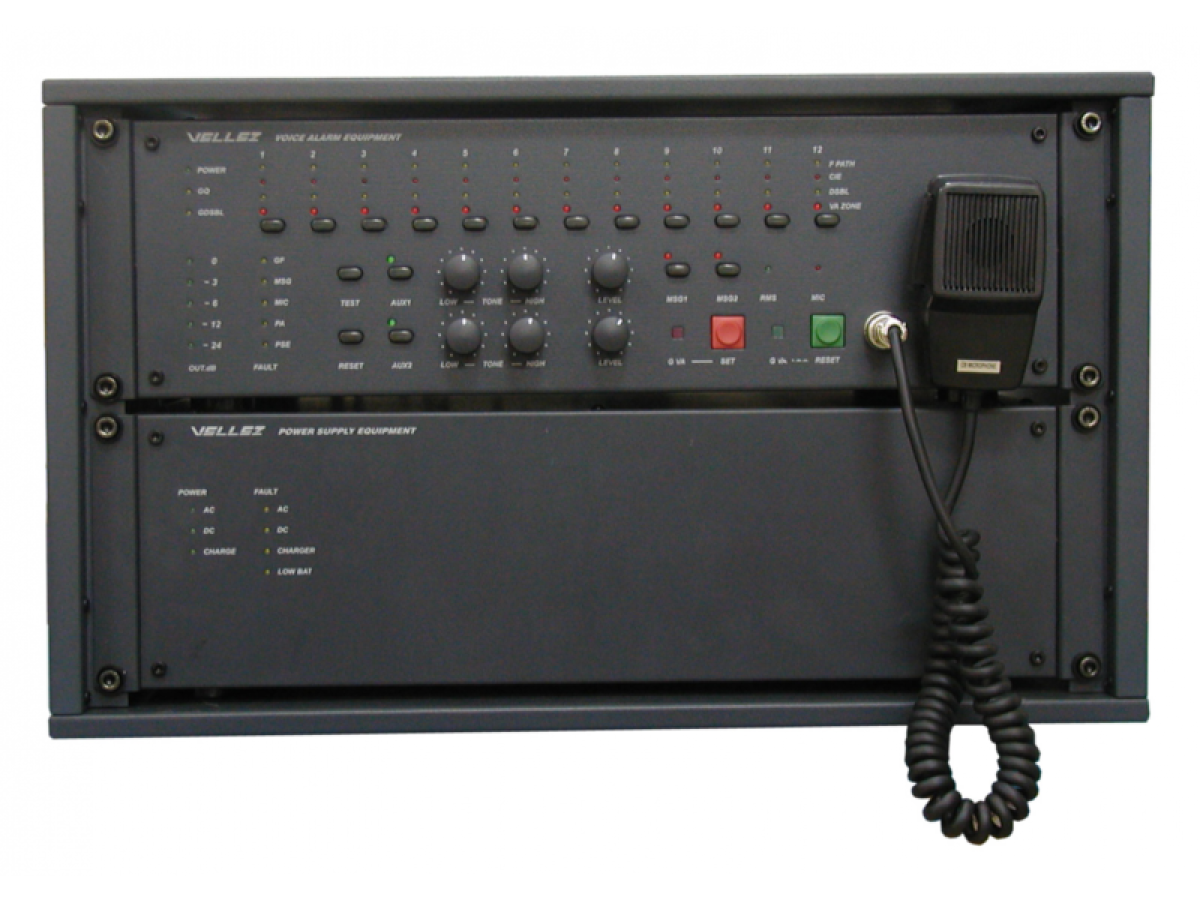

Для передачі голосу використовується Комплекс Речового Оповіщення «VELLEZ». Через гучномовці транслюється записане повідомлення про пожежу чи НС. Повідомлення закликає без паніки організовано покинути будівлю.
СОУЕ 4 типу:
Аналогічна до 3 типу, але обов’язково передбачає:
розподіл будівлі на зони пожежного оповіщення;
можливість передавання різних текстів для персоналу, відвідувачів, окремих зон;
зворотний зв’язок між зонами оповіщення і диспетчерською.
Технічно складніша. Рекомендується установка ревунів, табло «Вихід», вказівників напрямку руху.
СОУЕ 5 типу:
Найскладніша технічно. Забезпечує максимально точне управління евакуацією:
голосові повідомлення;
табло «Вихід»;
динамічні вказівники напрямку руху, які змінюють напрямок за командою диспетчера.
Передбачає розробку сценаріїв евакуації для кожної зони в залежності від ситуації. Повне управління інженерними системами протипожежного захисту — з диспетчерської.
В першу чергу передається службова інформація для чергових, технічного та обслуговуючого персоналу, що дозволяє:
уникнути паніки;
запобігти зіткненню потоків;
уникнути скупчення біля виходів.
Приклад:
Комплекс безпеки в Khortitsa Palace Hotel — СОУЕ, АПС, АСПТ, ОПС, відеонагляд — об’єднані в єдину систему, керовану з диспетчерської.
