Модуль монитора вызова домофона DS-KD-DIS для вызывной панели DS-KD8003-IME1

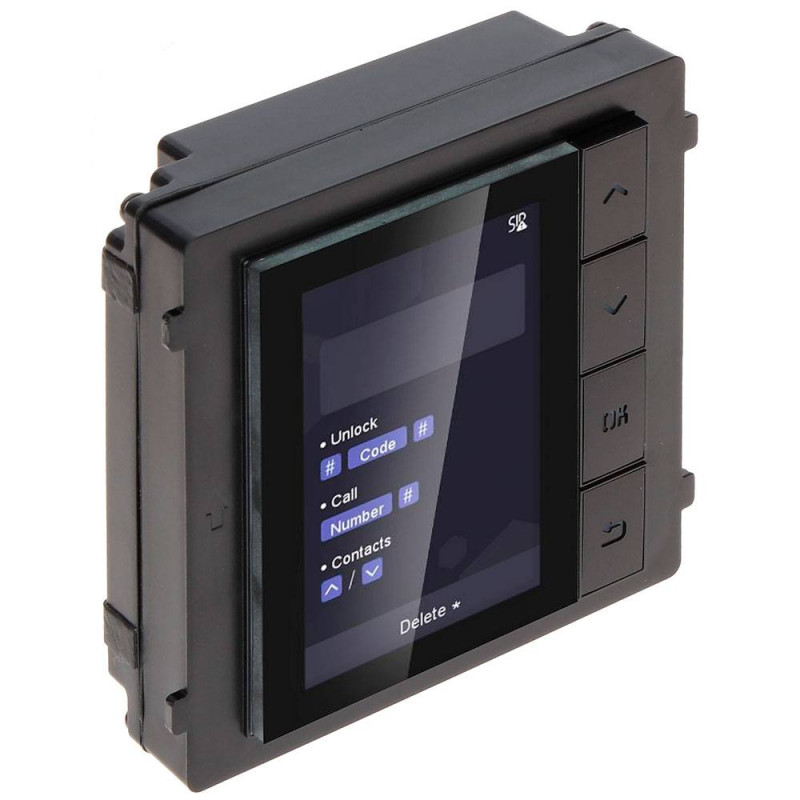

У інтеграторів систем безпеки з'явився новий модуль панелі DS-KD8003-IME1 , сумісний з IP-відеодомофонами, що забезпечує візуалізацію варіанти виклику-DS-KD-DIS. Це 3,5-дюймовий дисплей зі світлодіодним технологією, має роздільну здатність 320х240 пікселів і 4 кнопки управління списком абонентів. Пристрій використовується:

1. Для відмикання дверей за допомогою PIN-коду за допомогою модуля клавіатури DS-KD-KP .
2. Для набору номера і виклику внутрішньої станції за допомогою модуля клавіатури DS-KD-KP .
3. Для вибору зі списку абонентів використовуючи власні кнопки навігації.

В 3 випадку він дозволяє здійснювати навігацію в списку до 2000 контактів, не вдаючись до зовнішніх пристроїв введення. Для навігації доступні 4 підсвічені фізичні кнопки. Відвідувачі можуть шукати імена в заздалегідь певному списку мешканців, а вибравши потрібного зробити виклик адресата внутрішньої станції.

Без DS-KD-KP в наборі панелі перші 2 варіанти виклику не можуть виконуватися, не заважаючи роботі третього.

живлення і управління здійснюється підключенням до базового блоку DS-KD8003-IME1 (12 В пост. Струму і RS-485). Принцип адресації такої ж, як і у інших модулів до панелі виклику DS-KD8003-IME1 , а сумісність з IP-відеодомофонами Hikvision 2-го покоління. Зокрема, на задній панелі DS-KD-DIS є кілька DIP-перемикачів, з яких перші 4 використовуються для адресації.

Через гнучкості устаткування відеодомофона можна використовувати незліченні комбінації в залежності від мети і режиму використання системи. Збірка модулів серії DS-KD-xx відбувається в спеціальних корпусах серії DS-KD-ACF (корпусу прихованого монтажу) і DS-KD-ACW (корпусу поверхневого монтажу) . Маскують рами, прикріплені до корпусів обох серій, виготовлені з алюмінію. У списку модулів розширення також присутні: модуль індикатора стану DS-KD-IN , модуль цифрової клавіатури DS-KD-KP , два типи зчитувачів Mifare і EM і модуль з кнопками прямого набору DS-KD-KK . Втім ще є порожній модуль DS-KD-BK для заглушки вільного осередку.

Налаштування дисплея

Припустимо, ми хочемо підключити новий дисплейний модуль DS-KD-DIS до базового модулю DS-KD8003-IME1, щоб відобразити список мешканців. Насамперед варто оновити версію прошивки 8003 до збірки 190604.

Наступним кроком є ​​призначення адреси 1 для розширення DIS і його підключення до базового блоку через послідовний кабель. Вихідний порт RS-485 на DS-KD8003-IME1 буде підключений до входу RS-485 на DS-KD-DIS.

Після подачі живлення через PoE або 12 В пост. струму на базовий блок прийшов час отримати до неї доступ з iVMS-4200 AC для виконання налаштувань.

Перш за все, ми повинні зареєструвати базовий блок в програмному забезпеченні: Device Management-> Add-> Поля з даними сполуки, такими як IP-адреса, порт зв'язку, неявно 8000, дані аутентифікації будуть завершені. Процес реєстрації завершується перевіркою параметрів Синхронізувати час і Імпорт в групу , а потім Додати.

Використовуючи вищевказаний метод, виклична станція всередині рівня DS-KD-DIS також буде зареєстрована.

Ідентифікаційні дані внутрішньої станції, такі як номер кімнати і номер поверху, будуть перевірені в розділі « Управління пристроями »-> « Пристрій »-> « Вибір внутрішньої станції »-> натисніть кнопку « Налаштування » -> « Інтерком »-> « ID Конфігурація ».

Ми додамо мешканця, якого ми зв'яжемо з кімнатою № 1 і поверхом № 1.

Для цього перейдіть в меню персона > + Додати-> Заповніть ім'я мешканця, і в резидентської інформації буде введена кімната № та поверх. У Bind Device вибере внутрішній блок, для якого буде створено логічне з'єднання між людиною, якого потрібно додати, і внутрішньої станцією.

Наступним кроком є ​​створення групи доступу, асоціації з мешканцями (внутрішніх станцій) і зовнішньої станції, що відповідає за ці правила доступу.

Щоб перейти до Access Control-> Access Group-> Add . Детально, як будуть визначені імена груп доступу, будуть обрані особи з правами доступу (цей список також буде видно з DS-KD-DIS), буде обрана двері (зовнішня станція, до якої підключений модуль DS-KD-DIS якщо зберегти .

Налаштування будуть збережені тільки при натисканні кнопки « Застосувати все до пристроїв » .

Після завантаження налаштувань на зовнішню станцію, яка містить розширення ЖК-дисплея DS-KD-DIS, користувачі можуть легко переглядати список місць розташування та здійснювати дзвінки.

Цифрова панель імен може бути ідеальним рішенням для асоціації мешканців, а також альтернативою цифровій клавіатурі. Є деякі аспекти, які обов'язково будуть представлені в наступних версіях обладнання, а саме фізичні кнопки і екран будуть замінені підтримкою сенсорного екрану, до якої буде додана цифрова клавіатура.

Особливості

• 3,5-дюймовий РК-екран з роздільною здатністю 320 × 480p
• 4 фізичні кнопки з підсвічуванням
• До пристрою можна додати до 2000 контактів
• Збереження та пошук Список контактів
• Показує набір номера виклику внутрішньої станції з модуля кнопкової панелі
• Показує набір ПІН-коду відмикання дверей з модуля кнопкової панелі
• Багатомовна
