Модуль управления доступом для второго замка DEE1010A

Модуль управління доступом для другого замка використовується тоді, коли необхідно управління другими дверима з домофона на об'єктах з двома керованими дверима з електромеханічним замком/електромагнітним замком/електроклямкою/електроприводу. Він містить додаткове реле, Живиться від 12В постійного струму і управляється RS485.

Представлений пристрій призначений безпосередньо для управління відкриттям другої двері, воріт або для того, щоб приводити в дію електрообладнання від системи входу відеодомофона або екрану VTH. До 4-pin кабелю А підключаються вихід тривоги, датчик і кнопка відкриття дверей. 3-pin кабель контролює замок через контакти реле NC, NO і COM. До 4-pin кабелю додається шина зв'язку 485 і живлення. 2-pin кабель служить для приєднання карт-рідера. Діод, встановлений паралельно замку, є обов'язковим (коли виклична панель і замок живляться від одного джерела)!

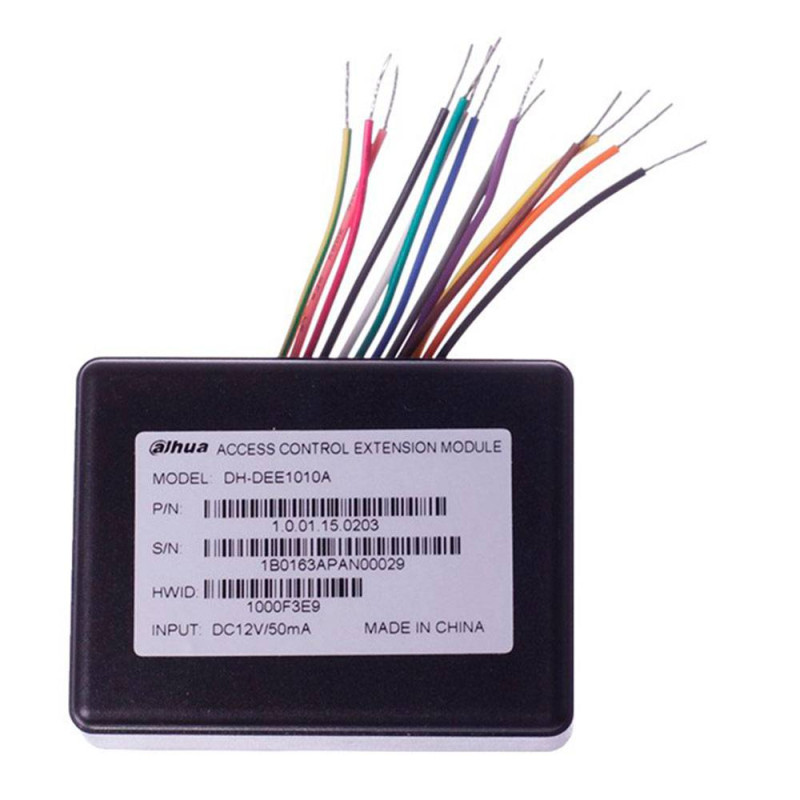

Невеликий корпус модуля управління виготовлений з міцного чорного пластику, що послужить для непомітного розміщення в зручному місці.

На корпусі розміщена схема підключення кабелів із зазначенням кольорів обплетення.
