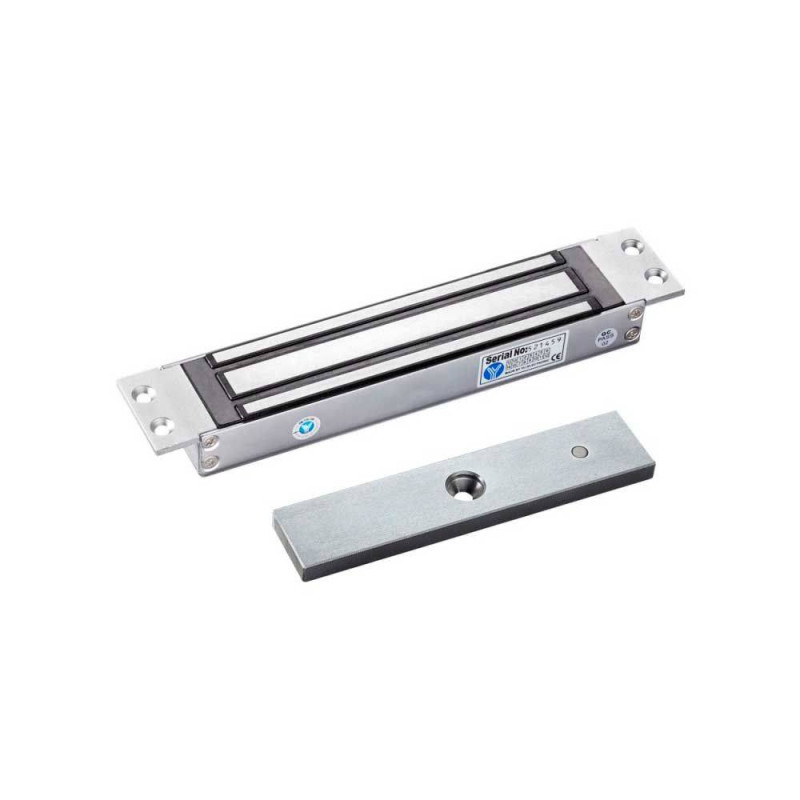

Электромагнитный замок Yli Electronic YM-280M

YM-280M – врезной электромагнитный замок с силой удержания до 280 кг на разрыв.
Компания-производитель YLI ELECTRONIC.
 Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые или деревянные.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-280M

Сила удержания: 280 кг
 Материал корпуса: анодированный алюминий
 Материал ответной части: цинк
Питание: DC12V | DC24V (переключается перемычкой на замке)
Потребление: 12V/500mA | 24V/250mA
 Размеры:

замок: 242х42х24.5мм;
ответная планка: 180х38х11мм

КОМПЛЕКТАЦИЯ YM-280M

электромагнитный замок с крепежной планкой
ответная часть
крепежный комплект
инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА

• Подготовьте нишу для замка и подведите провод
• Подключите провод к замку
• Установите замок в нишу и закрепите шурупами
• Подготовьте нишу в двери для ответной планки (так чтоб в закрытом состоянии ответная планка находилась напротив замка)
• Закрепите ответную планку и зафиксируйте шурупами
ВАЖНО! Не затягивайте сильно центральный болт ответной планки. Должен оставаться небольшой люфт, для обеспечения более плотного прилегания

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

(+) к красному проводу;
(-) к чёрному
