Комплект сетевой СКУД на 3 двери NET KIT 3

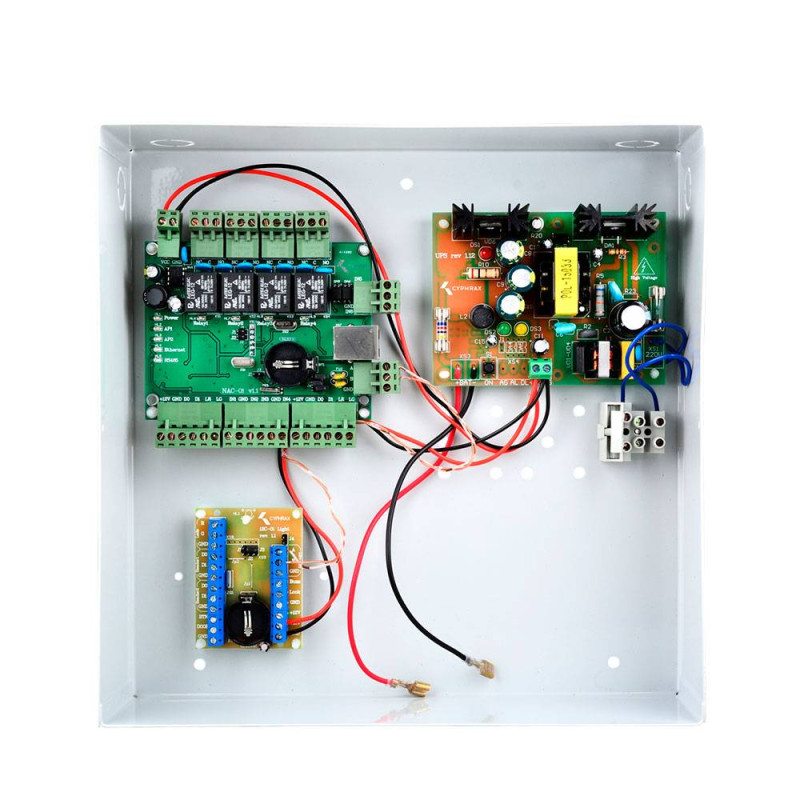

Комплект складається з мережевих контролерів NAC-01 і iBC-01 Light, а також імпульсного безперебійного блоку живлення K3-12, які розміщені в металевому боксі.

Мережевий контролер доступу NAC-01 призначений для управління доступом в житлові, виробничі або офісні приміщення, обладнані електромагнітним або електромеханічним замком, шлагбаумом чи турнікетом. На базі контролера NAC-01 можна організувати систему контролю доступу та обліку робочого часу для двох дверей, двох турнікетів або двох готельних номерів. Залежно від типу підключеного зчитувача в якості ключів доступу можуть використовуватися брелоки Touch Memory, Proximity карти або брелоки, кодові клавіатури, радіо-брелоки, радіомітки, біометричні ідентифікатори тощо. Контролер NAC-01 може виконувати функцію конвертера Ethernet-RS485, що дозволяє підключати до нього мережеві контролери iBC-01 Light і NC-M. Максимальна кількість пристроїв, що можна підключити — 32, рекомендована кількість — до 20.

Зчитувачі до контролера підключаються по інтерфейсу 1-Wire (максимум 4 зчитувача) або Wiegand 26 (максимум 2 зчитувача). Отже, якщо використовуються зчитувачі, що підключаються по інтерфейсу Wiegand, то на базі контролера NAC-01 можна реалізувати одну повноцінну точку доступу або дві точки доступу без обліку робочого часу. Для повноцінної організації 2-х проходів з урахуванням робочого часу використовується додатковий мережевий контролер iBC-01 Light.

Мережевий контролер iBC-01 Light системи контролю доступу та обліку робочого часу "Big Brother" розрахований на обслуговування однієї точки проходу (двері, турнікет, готельний номер, шлагбаум).

ДБЖ призначене для подачі напруги живлення на критичні блоки і вузли різних систем, що вимагають роботи навіть при відсутності напруги.

Особливості мережевого контролера NAC-01

• Інтерфейс мережі — Ethernet.
• Кількість запам'ятовуємих подій при автономній роботі — до 32 000.
• Кількість призначених для користувача ключів — до 4 000.
• Кількість підключаємих зчитувачів: 1-Wire (Touch Memory) — 4 шт, Weigand — 2 шт.
• Кількість виходів (реле) — 4 шт.
• Кількість входів — 6 шт.
• Максимальна відстань до зчитувача — 40 м.

Особливості мережевого контролера iBC-01 Light

Два входи для підключення кнопок і датчиків, які можуть працювати в таких режимах:

• Кнопка для управління виходом 1 (LOCK), кнопка для управління виходом 2 (OUT2).
• Датчик стану дверей або датчик провороту турнікета. Є два додаткові параметри, що впливають на логіку роботи системи: максимально допустимий час на відкриття дверей — інтервал часу, протягом якого користувач може відкрити двері після піднесення ключа до зчитувача. Якщо користувач не відкрив двері протягом цього часу, контролер зафіксує факт не проходу користувача, що важливо для режиму заборони подвійного проходу і коректного розрахунку робочого часу користувача.
• Максимально допустимий час на закриття дверей — інтервал часу, протягом якого двері повинні бути закриті після проходу по ключу або по кнопці. Якщо двері не закриються протягом цього часу, контролер зафіксує це, і охорона зможе відреагувати на цю подію.

Особливості блоку живлення K3-12

• Захист від підвищеної вхідної напруги.
• Захист від перегріву.
• Захист від короткого замикання в навантаженні.
• Захист акумуляторної батареї (АКБ) від перевантаження і неправильного підключення.
• Автоматичний зарядний пристрій з режимом стабілізації струму.
• Захист акумулятора від глибокого розряду.
• Запуск при відсутності напруги в мережі змінного струму.

Особливості комплекту NET KIT 3

• Управління дверима/турнікетом.
• Заборона подвійного проходу (на кожну точку окремо або на дві точки спільно).
• Внутрішня пам'ять розподіляється динамічно між подіями і ключами.
• Програмування до 4000 ключів.
• Робота по розкладами.
