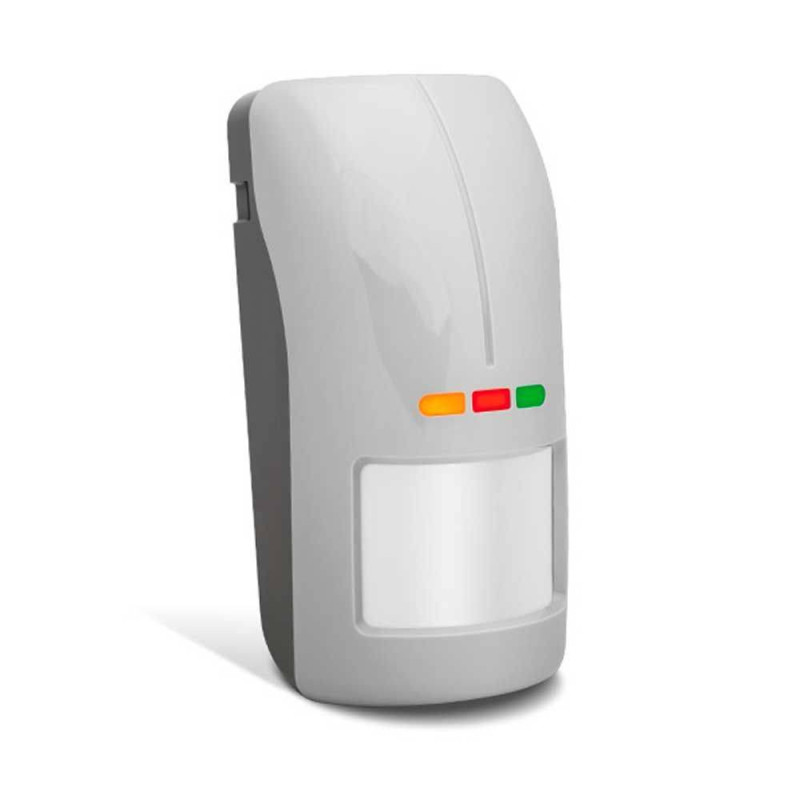

Датчик движения Satel Opal Grey

Сповіщувач Satel Opal дозволяє виявити рух в зоні, що охороняється, і призначений для встановлення поза приміщеннями. Датчик руху викличе тривогу, якщо інфрачервоний і мікрохвильовий сенсори виявлять рух за час коротший, ніж 4 секунди.

Особливості датчика руху Satel Opal:

1. Захист від маскування.
   Виявлення НВЧ-датчиком об'єкта, що рухається, на відстані 10-20 см від сповіщувача, вважається спробою екранування сповіщувача (його маскування) і викликає розмикання контактів реле протимаскування на час двох секунд. Спроба екранування сповіщувача матеріалом, проникним НВЧ-випромінювання, але блокуючим ІЧ-випромінювання, не буде виявлена ​​функцією протимаскування.
2. Тривога при падінні напруги.
   У разі падіння напруги нижче 9 В (±5%), що триває понад 2 секунд, або виявлення несправності сигнального тракту сповіщувач сигналізує аварію. Аварію сигналізує ввімкнення реле і світіння всіх світлодіодів. Сигналізація аварії триває протягом всього часу її існування.
3. Віддалене ввімкнення/вимикання світлодіодів.
   Це можливо, якщо світлодіоди були ввімкнені за допомогою перемички. Віддалено вмикати/вимикати світлодіоди Opal дозволяє клема LED. Світлодіоди ввімкнені, якщо на клему подається маса (0 В). Світлодіоди вимкнені, якщо клема від'єднана від маси. До клеми можна підключити вихід приладу типу «відкритий колектор» ОС, запрограмований, наприклад, як індикатор сервісного режиму, перемикач бістабільний або індикатор тесту зон.
4. Віддалене ввімкнення/вимикання налаштувань.
   Вмикати/вимикати режим налаштування дозволяє клема SVCE. Режим налаштування станції увімкнений, якщо на клему подається маса. До клеми можна підключити вихід приладу типу «відкритий колектор» ОС, запрограмований, наприклад, як індикатор сервісного режиму, перемикач бістабільний або індикатор тесту зон.
5. Виявлення руху двома сенсорами: інфрачервоним і мікрохвильовим.
6. Цифровий алгоритм обробки сигналу.
7. Цифрова компенсація температури.
8. Імунітет до тварин до 20 кг.
9. Вбудований датчик сутінків.
10. Тамперний захист.

Встановлення ІЧ + НВЧ датчика руху Satel Opal:

Всі електроз'єднання повинні проводитися тільки при відключеному електроживленні. Якщо сповіщувач повинен бути стійкий до руху тварин, висота монтажу повинна складати 2,4 м без нахилу по вертикалі.

Оптимальні умови роботи сповіщувача будуть забезпечені, якщо потенційний порушник перетне охоронювану зону з траєкторією руху близько 90° по відношенню до сповіщувача.

Не рекомендується встановлювати сповіщувач на відстані менше 3 м від об'єктів, які можуть перебувати в русі (напр., гілки дерев, кущі, білизна та ін.).

Якщо жваве транспортне сполучення поблизу зони, що охороняється, або інші об'єкти, які рухаються поза зоною виявлення, викликають помилкові тривоги, необхідно направити сповіщувач злегка вниз або зменшити чутливість виявлення.

Не наводьте сповіщувач на об'єкти, які можуть відбивати світло, а також на вентилятори або пристрої, що випромінюють тепло.

В сповіщувачі можна окремо програмувати параметри роботи кожного з датчиків:

• чутливість виявлення НВЧ-сповіщувача;
• чутливість виявлення ІЧ-сповіщувача;
• поріг виявлення датчика сутінків [OPAL Plus].

Кожен з датчиків має 16 порогів чутливості.

Принцип роботи датчика руху Satel Opal

Датчик руху Opal, купити який Ви можете на нашому сайті — комбінований. Для детекції руху він використовує 2 сенсора: інфрачервоний і мікрохвильовий. Якщо обидва сенсора виявляють рух, то спрацьовує тривога. Налаштування чутливості датчиків проводиться окремо, тому Ви можете мінімізувати можливість помилкових тривог і максимально захистити своє майно. При виявленні руху датчик відправляє "тривогу" на централь за допомогою розмикання контактів. Даний датчик руху підходить для абсолютно всіх провідних централей.
