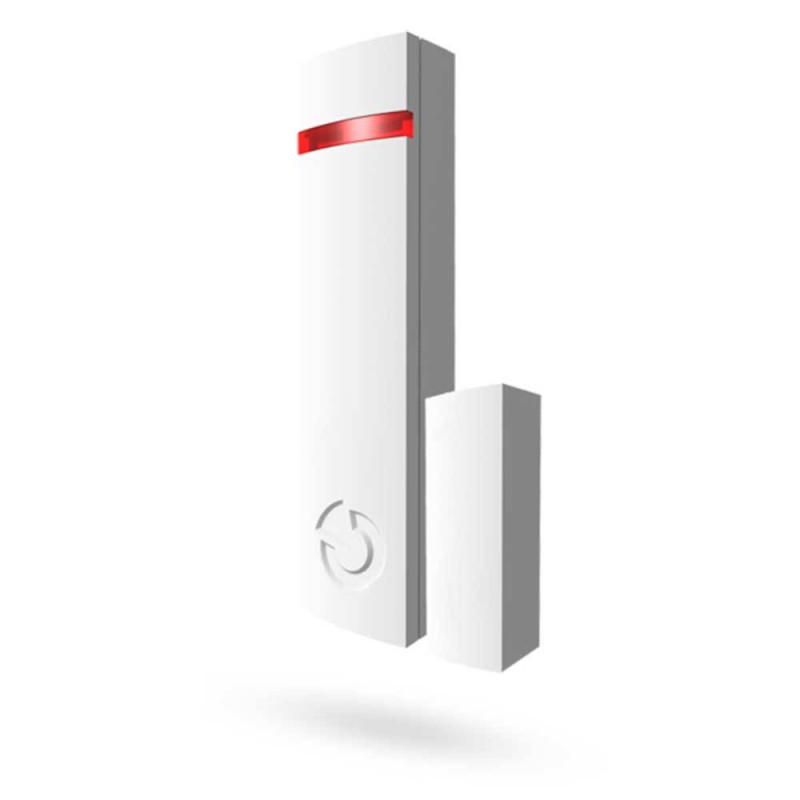

Датчик открытия Jablotron JA-150M

JA-150M - это беспроводной магнитоконтактный детектор (геркон) с двумя настраиваемыми независимыми входами для подключения проводных датчиков. Для соединения внешних датчиков нельзя использовать кабель длиннее 3 м. Детектор может работать в различных режимах, и настройка выполняется с помощью dip переключателей на плате датчика.

Варианты использования детектора JA-150M:

1) Детектор может использоваться для подключения двух датчиков затопления LD-81. Дело в том, что все датчики затопления в линейке Jablotron - проводные и для беспроводной передачи сигнала на контрольную панель используются герконы в качестве передатчика. JA-150M подает питание на LD-81 и в случае протечки воды его контакты замыкаются и сигнал передается контрольную панель. Для установки данного режима DIP переключатели 2,3 и 4 должны быть в положении ON. Сам магнитный сенсор при этом не работает.

2) Датчик может применяться вместе с одним или двумя проводными герконами, например, при установке герконов на двойной двери квартиры. Часто проводные герконы используют для защиты сейфов (на открывание дверцы и отрыв от пола). Проводной геркон устанавливается внутри сейфа и проводом подключается к Ja-150m, который устанавливается на отрыв и передает оба сигнала на централь.

3) Ja-150M используют для подключения датчика рулонных штор СТ-01, оснащенный храповым механизмом, контролирующего вращение штор, роллет или жалюзей. Сигнал тревоги выдается при обнаружении нескольких последовательных импульсов, вызванных вращением зубьев шестерни датчика СТ-01.

4) Данный геркон может использоваться как передатчик сигнала от любых проводных датчиков с выходом типа “сухой контакт”. Например, для беспроводной передачи сигнала от проводных ИК барьеров сторонней фирмы. Однако следует учесть температуру и условия эксплуатации для геркона согласно его техническим характеристикам.

Настройка свойств детектора

Детектор сразу считывает состояние NO / NC всех входных клемм при установке батареек. Обнаруженное состояние NC или NO принимается как значение по умолчанию. Входные клеммы IN1 и IN2 также работают с балансировкой резистора 1k. Пример: Когда требуется изменить стандартную логику IN1 от NC до NO, необходимо вставить батарейки, когда вход отключен от GND.

Настройка может быть сделана с помощью dip переключателей на плате извещателя. Выберите необходимый режим согласно таблице 2.

Описание режимов ввода:

Norm – статусный режим, детектор сигнализирует активацию и деактивацию входных клемм.

Pulse - импульсный режим, детектор сигнализирует только активацию.

Off - вход отключен

Rol1, Rol2 - режим ролика, который реагирует на повторяющиеся импульсы и короткие импульсы активации (NO) с чувствительностью, выбираемой из двух уровней: Rol1 = активация после 3 импульсов в течение 2-минутного периода; Rol2 = активация после 5 импульсов в течение 2-минутного периода. Когда шлейф отключается дольше 0,5 с, срабатывает тревога тампера. После срабатывания входа в режиме Rol1 / Rol2 детектор не реагирует на следующую активацию в течение 10 секунд.
