Датчик затопления Octopus++

Octopus — датчик протікання води, що реагує на замикання водою контрольних штирьків на корпусі датчика.

Датчик затоплення широко використовується як в системах охорони для комплексної безпеки майна, так і в автоматичних системах аварійного відключення подачі води на таких об'єктах як котельні.

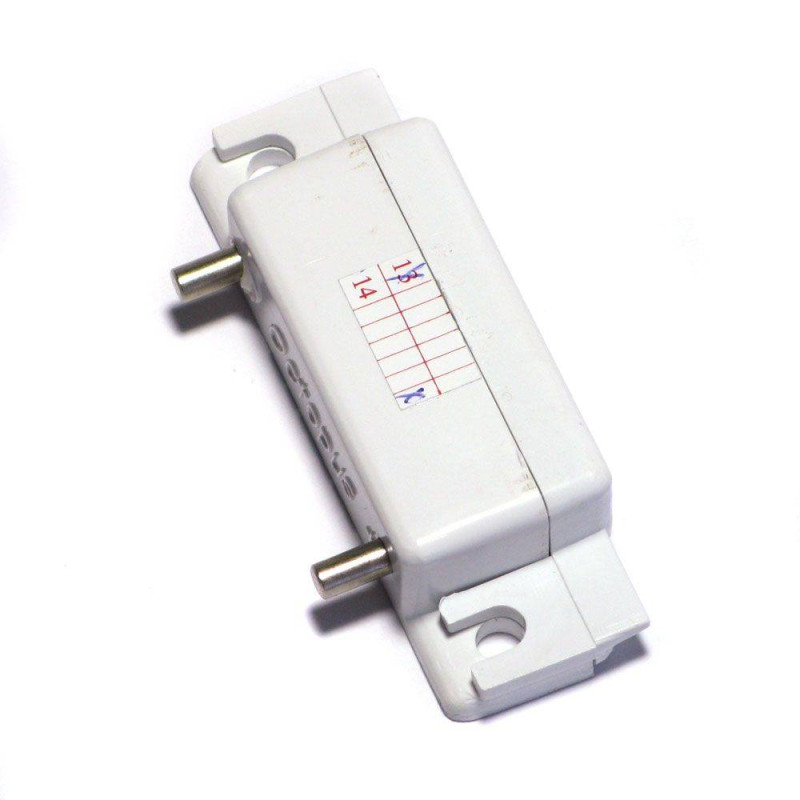

Датчик Octopus виконаний в пластиковому герметичному корпусі з клемами для дротів. Зверху на клеми одягається кришечка, що захищає від механічних пошкоджень і естетично приховує дроти. У нижній частині виступають два металевих штирька, які фіксують наявність води.

Як працює датчик затоплення Octopus?

Принцип роботи полягає в контролі опору між штирями датчика. Якщо штирі занурюються в воду, опір зменшується і підвищується провідність струму.

При монтажі датчик затоплення необхідно встановлювати в нижній точці або в місці більш ймовірного скупчення води, але так, щоб в нормальному стані штирі знаходилися не менше 1 мм від підлоги. Інакше, контакт з сирою підлогою призведе до помилкових тривог.

Підключення детектора протікання води до сигналізації

Octopus не має релейного виходу. Для підключення до шлейфу сигналізації або виконавчого пристрою необхідно використовувати слабострумове реле, наприклад COM-01 Mini або спеціальну плату сполучення РС-1.

Увага! При недотриманні полярності або перевищенні допустимої сили струму (10 мА), що проходить через датчик, пристрій може вийти з ладу.

Коректне підключення до охоронної централі (зони GSM-контролера) досягається за допомогою модуля реле з малим струмом спрацьовування (близько 10 mA). Плюс джерела живлення підключають до плюса реле, а мінус — до мінусової клеми датчика. Далі плюсова клема датчика затоплення підключається до мінусової клеми реле. Мінус від джерела живлення (спільний з мінусом централі!) підключається на клему COM (спільне) реле. Клеми реле NC (у вимкненому стані замкнуті) підключаються до обраної зони сигналізації. При спрацюванні датчика його опір різко падає і мінус подається на реле, включаючи його. При включенні реле відбувається розмикання контактів COM і NC і переривається подача мінуса на охоронну зону.

Схема підключення сповіщувача Octopus спільно з модулем реле Com-01 Mini

Датчик послідовно з обмоткою реле підключається до джерела живлення 12В, а нормально замкнені контакти реле — в охоронний шлейф.

Схема підключення датчика протікання води спільно з платою сполучення РС-1

Максимальна кількість датчиків Octopus, які можна одночасно підключити до плати PC-1-12 — 5 шт.
