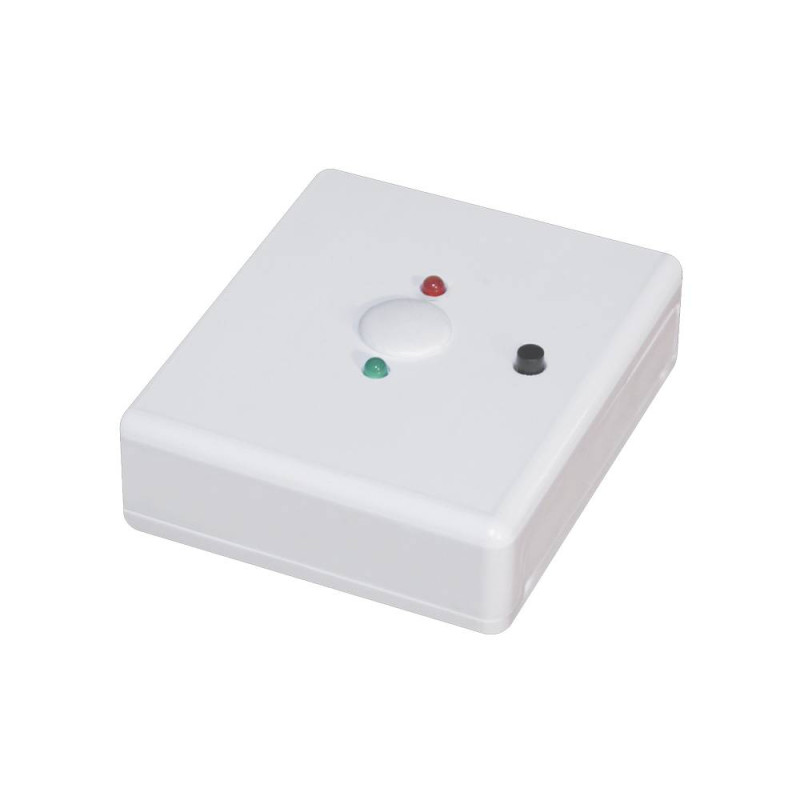

Модуль согласования шлейфов Артон МУШ-2М

Модуль МУШ-2М, купить который можно в нашем магазине, предназначен для согласования двухпроводного пожарного ШПС, с пожарными и охранно-пожарными ППКП, работающими с четырехпроводным ШПС. Модуль контролирует ток в цепи двухпроводного ШПС и в зависимости от величины тока, изменять состояние выходного ключа для передачи извещений («ДЕЖУРНЫЙ РЕЖИМ», «ТРЕВОГА») на ППК.

Принцип работы модуля МУШ-2М:

Формирование сигнала «ТРЕВОГА» производится разрывом цепи сигнальной линии четырехпроводного шлейфа. Модуль формирует сигнал «ТРЕВОГА» и индицирует это событие красным оптическим индикатором при обнаружении следующих событий:

• срабатывание одного или нескольких пожарных извещателей в цепи двухпроводного ШПС;
• обрыв или короткое замыкание в цепи двухпроводного ШПС;
• отсутствие напряжения питания 12 В на модуле (оптические индикаторы выключены)

В дежурном режиме работы модуль обеспечивает оптическую индикацию светодиодом зеленого цвета.

Модуль обеспечивает ограничение тока короткого замыкания на заданном уровне. Модуль позволяет кратковременно отключать питание двухпроводного шлейфа с помощью кнопки «СБРОС».

Технические характеристики модуля МУШ-2М:

• Способ подключения к ППК:четырехпроводный ШС
• Габаритные размеры:не более 70×70×30 мм
• Масса:не более 0,05 кг
• Наличие индикации дежурного режима:Да
• Диапазон входных напряжений:10.2 – 13.8 В
• Диапазон выходных напряжений в дежурном режиме:9.7 – 13.6 В
• Ток короткого замыкания в цепи двухпроводного шлейфа:не более 20 мА
• Сопротивление двухпроводного ШС, при котором модуль формирует извещение «Дежурный режим»:1.0± 3 кОм
• Сопротивление двухпроводного шлейфа, воспринимаемый модулем, как режим «ТРЕВОГА»:от 0 до 0.75 и выше 3.3 кОм
• Ток потребления в режиме «Тревога»:не более 31 мА
• Количество пожарных извещателей, подключенных в двухпроводный ШС:не более 32
