Модуль согласования шлейфов МУШ-6М

Модуль согласования шлейфов МУШ-6М используется в системах пожарной сигнализации. Данную модель устанавливают в комплексах, в которых используется 2-проводная линия датчиков и 4-проводная, идущая на ППК. Прибор позволяет подключать дымовые и тепловые извещатели (до 32 шт).

Назначение и особенности

Необходимость купить МУШ-6М возникает при создании профессиональной пожарной сигнализации, которая контролируется 4-проводным ППК, а подключить к комплексу нужно 2-проводные извещатели. Модуль согласовывает сигналы, поступающие от датчиков, и передает корректные импульсы на контролирующее устройство.

Прибор устанавливается на соединении двух разных типов электроцепей противопожарного комплекса. Формирование тревоги осуществляется скачком сопротивления (уменьшается сила тока) в сигнальном проводе контроллера. В случае обрыва цепи, короткого замыкания или отсутствия тока в цепи устройство активирует режим “неисправность” за счет разрыва сигнальной линии 4-проводного шлейфа.

Характеристики

В нашем каталоге мы всегда поддерживаем актуальные цены на модуль согласования шлейфов МУШ-6М. Он оснащен кнопкой сброса, которая отключает подачу питания на 2-проводную магистраль. В случае образования короткого замыкания в проводах, идущих от датчиков, данная модель ограничивает подачу тока на сигнальную часть 4-проводной цепи.

Основные характеристики:

• Предельные показатели входящего напряжения: 10.2-13.8 В.
• Напряжение на выходе: 9.7-13.6 В (ожидание).
• КЗ 2-проводной линии: до 20 мА.
• Сопротивление в режимах дежурный/тревога: 1.4-2.5/0-1 кОм на двухпроводной линии от извещателя.
• Напряжение в сигнальной цепи 2-проводного шлейфа для формирования сигнала “обрыв”: менее 5 мА.
• Потребление: до 25/40 мА в режиме ожидания/пожара.
• Максимальное количество подключаемых извещателей: 32.

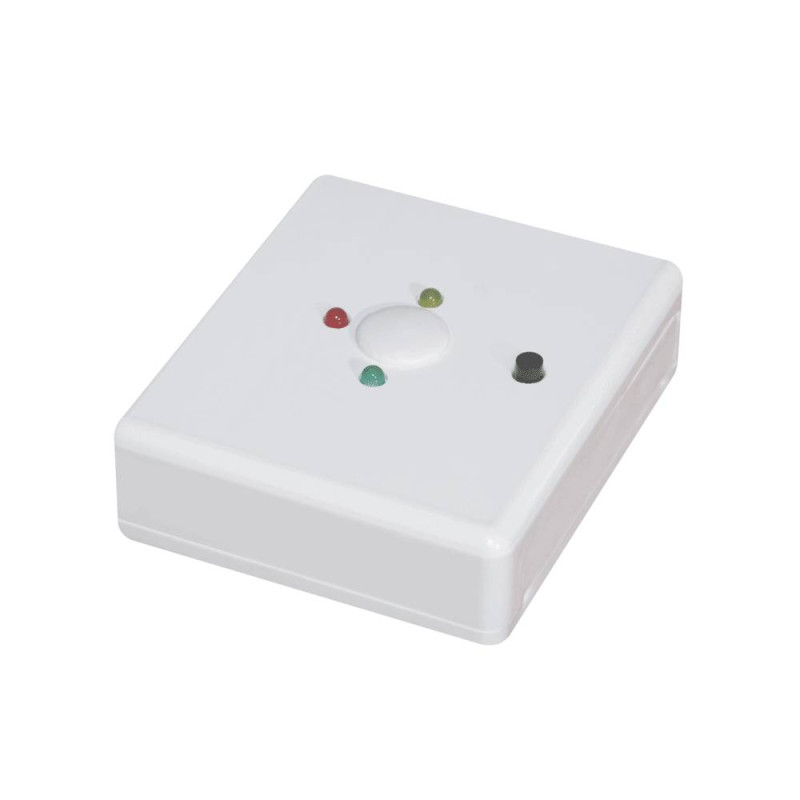

Дополнительно к сигналам, идущим на ППК, на устройстве установлено 3 светодиода разных цветов (красный/зеленый/желтый). Когда активируется определенный режим, загорается соответствующий индикатор. Прибор предназначен для установки в сухих и отапливаемых помещениях. Диапазон рабочих температур составляет +1…+40 °С. Максимальная влажность воздуха не должна превышать 95% (при +35 °С).
