Плата сопряжения РС-1-12

Плата PC-1-12 — сполучна ланка між детектором затоплення Octopus++ (Спрут) та охоронною централлю або GSM модулем. Плата аналізує стан датчика Octopus++ і формує сигнал тривоги контактами реле.
Завдяки платі сполучення PC-1-12 датчик затоплення можна підключити практично до будь-якого охоронного пристрою або іншого виконавчого пристрою, наприклад , електрозасувки, електронасоса та ін.
Максимальна кількість датчиків Octopus, які можна одночасно підключити до плати PC-1-12, — 5 шт.

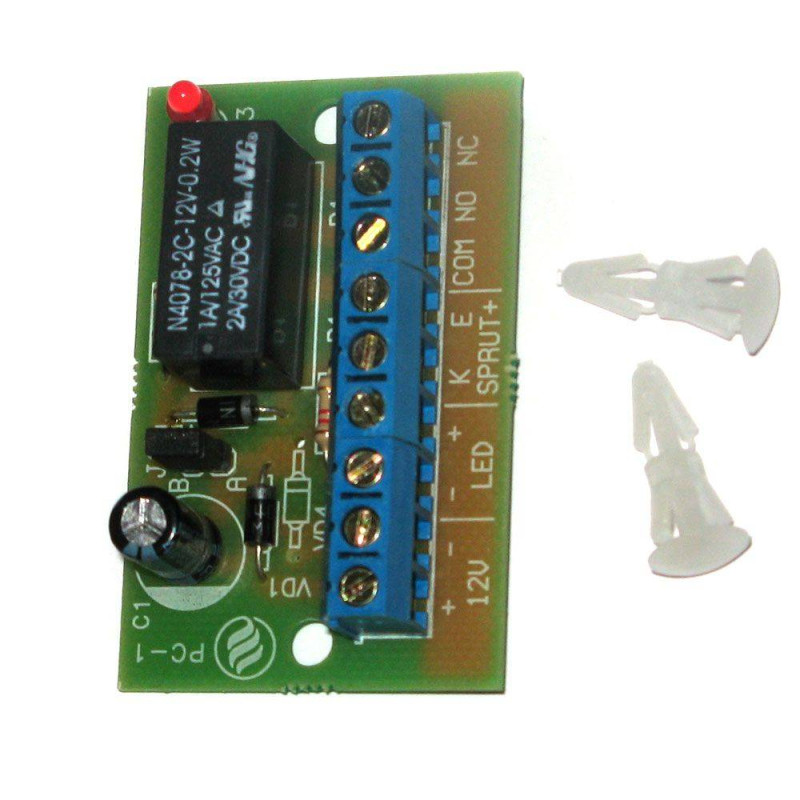

Плата PC-1 складається з гвинтової колодки на 9 контактів, радіоелементів і перемички АВ, що забезпечує пам'ять тривог.

Принцип роботи

Напруга живлення 12В постійного струму надходить на контакти 1 (+), 2 (-) 12V гвинтової колодки. Напруга позитивної полярності надходить на контакт 5 (К) гвинтової колодки, до якої підключається позитивний дріт або контакт пристрою, що вимагає узгодження, а негативний дріт або контакт — до контакту 6 (Е). У черговому режимі струм від контакту 5 (К) до контакту 6 (Е) гвинтової колодки не протікає, на контактах 3 і 4 (LED) потенціал відсутній. Виносний світлодіод не світиться.

В режимі тривоги сповіщувач Octopus (Спрут) з'єднує контакти 5 і 6, що призводить до з'єднання контактів 7 (COM) і 9 (NO), а також включення виносного світлодіода (він починає світитися).

Якщо перемичка АВ не встановлена, то тільки на час тривоги розмикаються контакти 7 (COM) і 8 (NC), замикаються контакти 7 (COM) і 9 (NO) і світиться виносний світлодіод.

Контакти 8 (NC) і 7 (COM) замкнуті в "Черговому режимі", і розімкнуті в режимі "Тривога".
Контакти 9 (NO) і 7 (COM) розімкнуті в "Черговому режимі" і замкнуті в режимі "Тривога".
Контакти 9 (NO), 8 (NC) і 7 (COM) використовуються для підключення до шлейфів приймально-контрольних приладів або для підключення виконавчих пристроїв.

Схема підключення плати сполучення до Octopus++
