Електромагнітний замок Yli Electronic YM-180D для двостулкових дверей

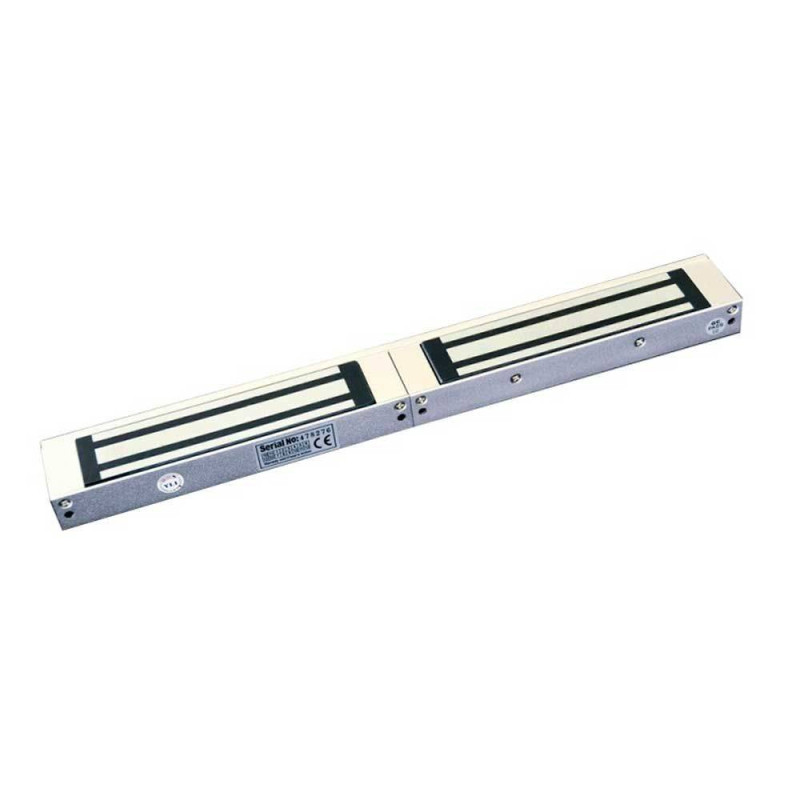

YM-180D — накладний електромагнітний замок для двостулкових дверей з силою утримання до 180*2 кг на розрив.
Компанія-виробник — YLI ELECTRONIC.
Призначений для внутрішньої установки на двостулкові металеві, пластикові, металопластикові, дерев'яні або скляні двері (з використанням монтажного куточка ABK-180UL).

Технічні характеристики електромагнітного замка YM-180D

• Сила утримання: 180*2 кг.
• Матеріал корпусу: анодований алюміній.
• Матеріал відповідної частини: цинк.
• Живлення: DC12V | DC24V (перемикається перемичкою на замку).
• Споживання: 12V/300mA*2 | 24V/150mA*2.
• Розміри: замок — 170*35*20 мм; замок з кріпильною планкою — 340*41.4*20 мм; відповідна планка — 130*33*10 мм.

Комплектація YM-180D

• Електромагнітний замок з кріпильною планкою.
• 2 відповідних частини.
• Кріпильний комплект.
• Монтажний стікер з розміткою.
• Інструкція.

Встановлення електромагнітного замка

Відповідна планка:

• Наклейте трафарет в місці встановлення відповідної частини на кожній стулці дверей.
• Із зовнішньої частини дверей зробіть отвір d = 16 мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d = 8 мм з внутрішньої сторони дверей для фіксації відповідної планки (повторіть ті ж дії для другої частини дверей).
• Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину.
• Зафіксуйте гайку за допомогою шестигранного ключа (повторіть ті ж дії для другої частини дверей).

ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки, вона повинна трохи пружинити завдяки гумовій прокладці для забезпечення більш щільного контакту відповідної планки і магніту.

Кріпильна планка замка:

• Закріпіть фіксуючу планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту.

Електромагнітний замок:

• Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замку) за допомогою маленького шестигранного ключа.

Підключення живлення

Підключіть електромагнітний замок до живлення:

• (+) до червоного дроту.
• (-) до чорного.
