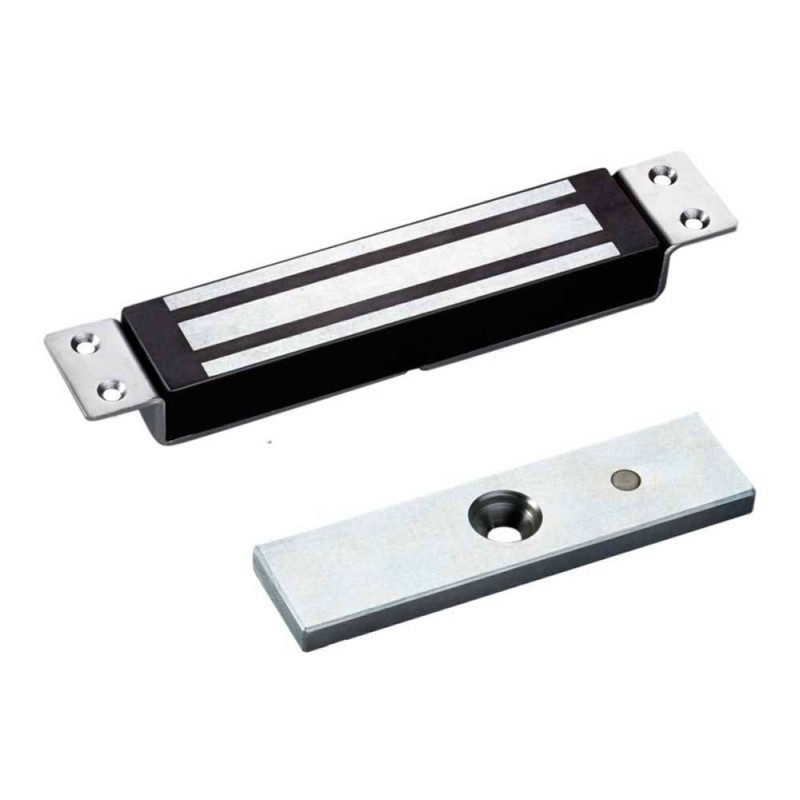

Електромагнітний замок Yli Electronic YM-180M

YM-180M — врізний електромагнітний замок з силою утримання до 180 кг на розрив.
Компанія-виробник — YLI ELECTRONIC. Замок призначений для внутрішньої установки на металеві, пластикові, металопластикові або дерев'яні двері.

Технічні характеристики електромагнітного замка YM-180M

• Сила утримання: 180 кг.
• Матеріал корпусу: анодований алюміній.
• Матеріал відповідної частини: цинк.
• Живлення: DC12V | DC24V (перемикається перемичкою на замку).
• Споживання: 12V/300mA | 24V/150mA.
• Розміри: замок — 190*32*22.5 мм; відповідна планка: 130*33*9.3 мм.

Комплектація YM-180M

• Електромагнітний замок з кріпильною планкою.
• Відповідна частина.
• Кріпильний комплект.
• Інструкція.

Встановлення електромагнітного замка

Відповідна планка:

• Підготуйте нішу для замку і підведіть дріт.
• Підключіть дріт до замка.
• Встановіть замок в нішу і закріпіть шурупами.
• Підготуйте нішу в дверях для відповідної планки (так щоб в закритому стані планка знаходилася навпроти замку).
• Закріпіть планку і зафіксуйте шурупами.

ВАЖЛИВО! Не затягуйте сильно центральний болт відповідної планки. Повинен залишатися невеликий люфт для забезпечення більш щільного прилягання.

Підключення живлення

• (+) до червоного дроту.
• (-) до чорного.
