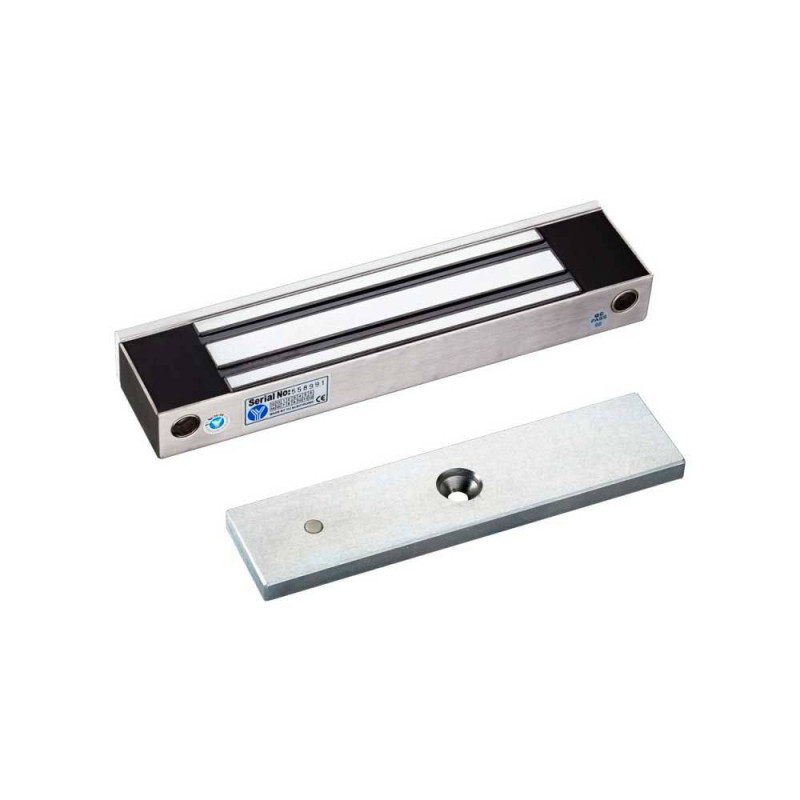

Електромагнітний замок Yli Electronic YM-350W-S вологозахищений з датчиком стану

YM-350W-S — накладний водостійкий електромагнітний замок з датчиком положення дверей та силою утримання до 350 кг на розрив.
Компанія-виробник — YLI ELECTRONIC.
Призначений для внутрішнього встановлення на металеві, пластикові, металопластикові, дерев'яні двері.

Технічні характеристики електромагнітного замка YM-350W-S

• Сила утримання: 350 кг.
• Матеріал корпусу: анодований алюміній.
• Матеріал відповідної частини: цинк.
• Живлення: DC12V | DC24V (перемикається перемичкою на замку).
• Споживання: 12V/480mA | 24V/240mA.
• Розміри: замок — 190х45х13 мм; замок з кріпильною планкою — 285х55х27.5 мм; відповідна планка — 190х45х13 мм.

Комплектація YM-350W-S

• Електромагнітний замок з кріпильною планкою.
• Відповідна частина.
• Кріпильний комплект.
• Монтажний стікер з розміткою.
• Інструкція.

Встановлення електромагнітного замка

Відповідна планка:

• Наклейте трафарет в місці встановлення відповідної частини на дверях.
• З зовнішньої частини дверей просверліть отвір (відповідно до інструкції, але не до кінця!), і два неглибоких отвори на внутрішній стороні дверей для фіксації відповідної планки.
• Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа.

ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки, вона повинна трохи пружинити завдяки гумовій прокладці для правильного і вільного примагнічуванія до замку.

Кріпильна планка замка:

• Закріпіть фіксуючу планку електромагнітного замка в верхньому кутку коробки, використовуючи саморізи з комплекту.

Електромагнітний замок:

• Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замку) за допомогою маленького шестигранного ключа.

Підключення живлення

Підключіть електромагнітний замок до живлення:

• (+) до червоного дроту.
• (-) до чорного.
