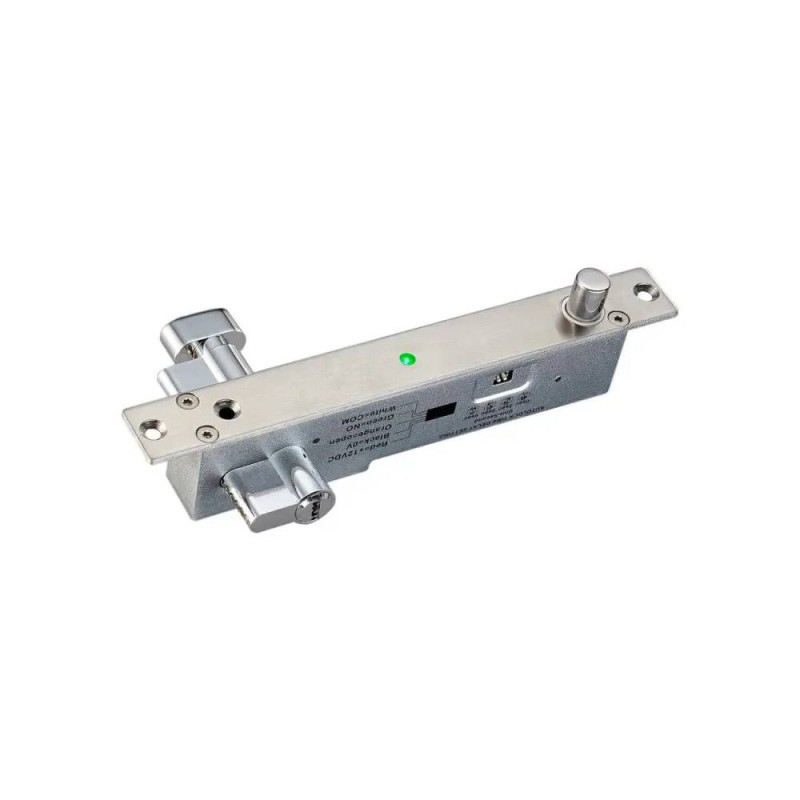

Електроригельний замок Yli Electronic YB-500C(LED)

YB-500C (LED) — врізний електроригельний замок для системи контролю доступу.
Компанія-виробник — YLI ELECTRONIC.
Електроригельний замок призначений для внутрішньої установки як в дверну коробку (раму), так і в самі двері. Підходить для металевих, пластикових, металопластикових і дерев'яних дверей.
Оснащений вбудованим таймером затримки закривання 0 | 3 | 6 | або 9 секунд (перемикається перемичками на замку).

Технічні характеристики електроригельного замка YB-500C LED

• Тип замка: електроригельний.
• Тип установки: врізний.
• Сила утримання: 1000 кг.
• Таймер затримки: 0 | 3 | 6 | 9 секунд.
• Виходи: NO/COM.
• Без живлення: закритий.
• Живлення: 12 В.
• Споживання: 960 мА (робоче) | 180 мА (режим очікування).
• Розміри: замок — 210 х 25 х 42 мм; планка — 90 х 25 х 2 мм; ригель: діаметр 13 мм, довжина 16 мм (прямой).
• Вбудований індикатор стану дверей.
• Двері автоматично закриваються, якщо не були відкриті протягом 5 секунд.

Комплектація

• Електроригельний замок.
• Накладка на замок.
• Відповідна планка.
• Монтажний комплект.
• Кріпильні накладки для порожнистої металевої коробки.
• Інструкція.
• Ключовий циліндр, ключі (5 шт), накладка на циліндр.

Встановлення електроригельного замка YB-500C LED

• Налаштуйте таймер затримки (перемикається перемичками на замку).
• Зробіть нішу в дверній коробці/дверях за розміром замку і відповідної планки, після чого встановіть замок врівень з поверхнею. Для установки замку в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту.
• Прикладіть накладку на замок і зафіксуйте шурупами.
• Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замку. Відстань між замком і відповідною планкою повинен бути не більше 8 мм.
• Згідно з інструкцією підключення, підключіть електроригельний замок YB-500B LED до живлення і управляючих пристроїв системи контролю доступу.
