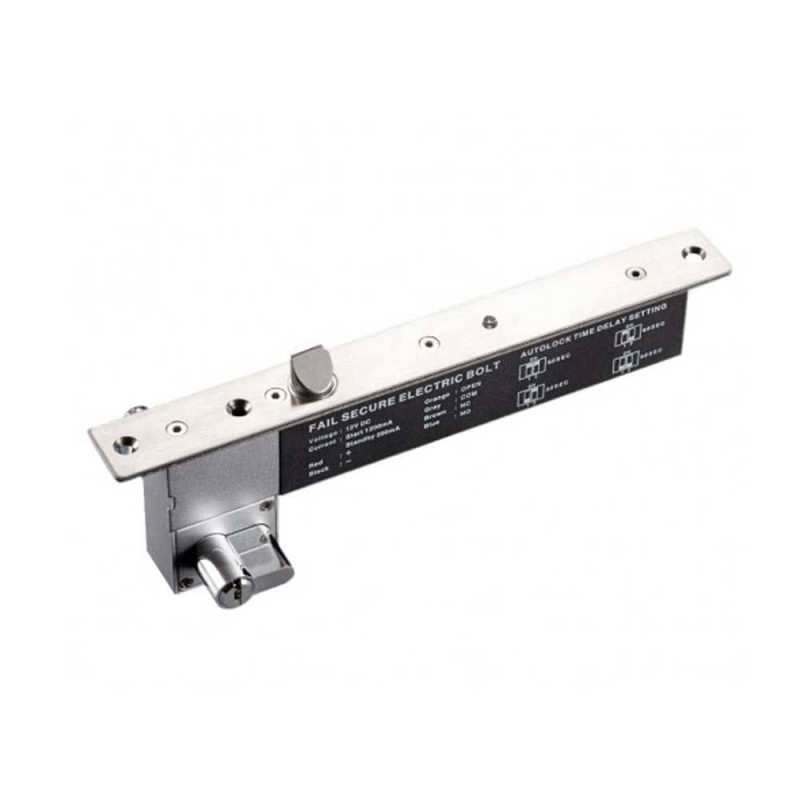

Електроригельний замок Yli Electronic YB-630C(LED)

YB-630C (LED) — врізний електроригельний замок для системи контролю доступу.
Компанія-виробник — YLI ELECTRONIC.
Електроригельний замок призначений для внутрішньої установки як в дверну коробку (раму), так і в самі двері. Підходить для металевих, пластикових, металопластикових і дерев'яних дверей. Замок оснащений вбудованим таймером затримки закривання 0 | 3 | 6 | або 9 сек. (переключається перемичками на замку), а також вбудованою LED-індикацією відкриття/закриття дверей.

Технічні характеристики електроригельного замка YB-630C (LED)

• Тип замка: електроригельний.
• Тип установки: врізний.
• Таймер затримки: 0 | 3 | 6 | 9 сек.
• Виходи: NO/NC/COM.
• З живленням: відкритий.
• Живлення: 12V.
• Споживання: 1200 мА (робоче) | 200 мА (режим очікування).
• Розміри:


  • замок: 260*30*73 мм;
  • планка: 100*25*3 мм;
  • ригель: діаметр — 16 мм, довжина — 16 мм.

• Вбудований індикатор положення дверей.
• Двері автоматично закриваються, якщо не були відкриті протягом 5 секунд.

Комплектація

• Електроригельний замок.
• Накладка на замок.
• Відповідна планка.
• Монтажний комплект.
• Кріпильні накладки для порожнистої металевої коробки.
• Інструкція.
• Ключовий циліндр, ключі (5 шт), накладка на циліндр.

Встановлення електроригельного замку YB-630C (LED)

• Налаштуйте таймер затримки (переключається перемичками на замку).
• Зробіть нішу в дверній коробці/дверях за розміром замку і у відповідній планці, після чого встановіть замок врівень з поверхнею.
• Для установки замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту. Прикладіть накладку на замок і зафіксуйте шурупами.
• Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замку. Відстань між замком і відповідною планкою повинна бути не більше 8 мм.
• Згідно з інструкцією підключення, підключіть електроригельний замок YB-630C (LED) до живлення і управляючих пристроїв системи контролю доступу.
