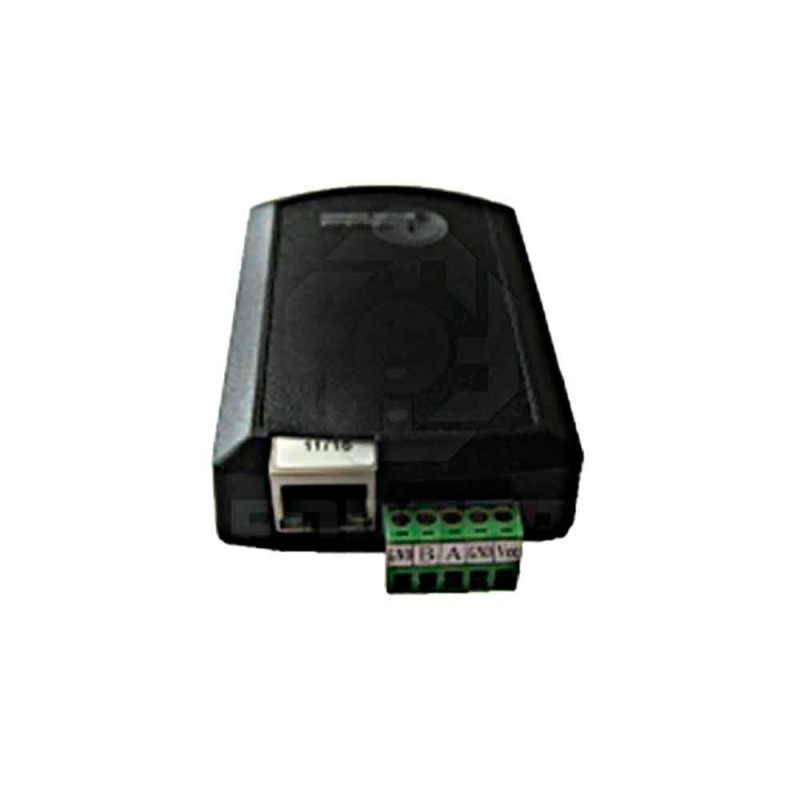

Конвертер (перетворювач) інтерфейсів Ethernet - RS485 v2

Використання даного виду перетворювачів може істотно спростити і здешевити монтаж системи на вже діючих об'єктах, оскільки немає необхідності тягти додаткову лінію зв'язку RS485, а можна скористатися існуючою структурою локальної мережі підприємства.

Максимальна довжина лінії зв'язку RS485 — 1200 м. Довжина відгалужень від лінії RS485 не повинна перевищувати 3 м.

Для лінії зв'язку RS485 рекомендується використовувати виту пару не нижче 5-ї категорії, типу UTP-5; в разі застосування конвертера на індустріальних об'єктах, де може виникнути необхідність прокладки кабелю паралельно силовим кабелям, рекомендується застосовувати виту пару в екрані, наприклад кабель шостої категорії (UTP-6). При застосуванні екранованої витої пари для підвищення перешкодозахищеності, обплетення може бути підключено до клеми GND роз'єму "Line RS485" (див. мал. "Позначення роз'ємів перетворювача").

Дроти лінії А і В повинні бути з одній "скрученій" витій парі!

Для отримання більшої довжини кабелю інтерфейсу RS485, більш високої швидкості передачі даних і поліпшення якості сигналу в конвертері передбачено ланцюг узгодження і захисного зміщення приймача RS485. Даний ланцюг включається за допомогою установки джамперів J1-J3 на платі.

• J1 — підтяжка лінії В (510 Ом);
• J2 — узгодження лінії резистором 120 Ом;
• J3 — підтяжка лінії А (510 Ом).

Слід врахувати, що підключення ланцюга зменшує максимальне число приймачів в мережі до 32 і збільшує енергоспоживання перетворювача.

Підключення перетворювача Ethernet-RS485

• Підключіть лінію зв'язку RS485 (А на А, В на В).
• Підключіть локальну мережу (RJ45).
• Підключіть перетворювач до блоку живлення 12 В.

Заводська IP-адреса пристрою: 192.168.1.250

Кнопка "ping.exe IP-t" дозволить оцінити якість зв'язку з перетворювачем по локальній мережі. Цю команду можна використовувати, тільки якщо у Вас правильно налаштовано IP-адресу перетворювача.

Для зміни IP-адреси перетворювача він повинен бути підключений до локальної мережі і на нього має бути подано напругу 12 В від блоку живлення.

ПЗ для налаштування

Якщо ваш ПК знаходиться в одному мережевому адресному просторі з перетворювачем (тобто IP-адреса ПК має вигляд 192.168.1.XXX), то для зміни адреси можна користуватися кнопкою "Записати".

Якщо ж у вашій мережі використовується інший вид адрес, то можна спробувати скористатися кнопкою "Записати через broadcast" при цьому в поле "IP-адреса" повинен бути зазначений реальний поточний адрес перетворювача.

Якщо Ви не впевнені, яка IP-адреса встановлена в перетворювачі, то для скидання адреси на заводську (192.168.1.250) необхідно встановити перемичку J4 на платі перетворювача. Перемичку можна встановлювати при включеному живленні перетворювача.

Індикатор режиму роботи перетворювача Ethernet-RS485

Індикатор на кришці пристрою відображає стан перетворювача і передачу даних по лінії RS485:

• помаранчевий — перетворювач включений, дані не передаються;
• червоний — йде передача даних в лінію RS485;
• зелений — йде прийом даних по лінії RS485.

Наявність підключення до локальної мережі і передачу даних по ній можна побачити на LAN роз'ємі перетворювача:

• помаранчевий — перетворювач підключений до мережі;
• зелений — йде прийом або передача даних по локальній мережі.
