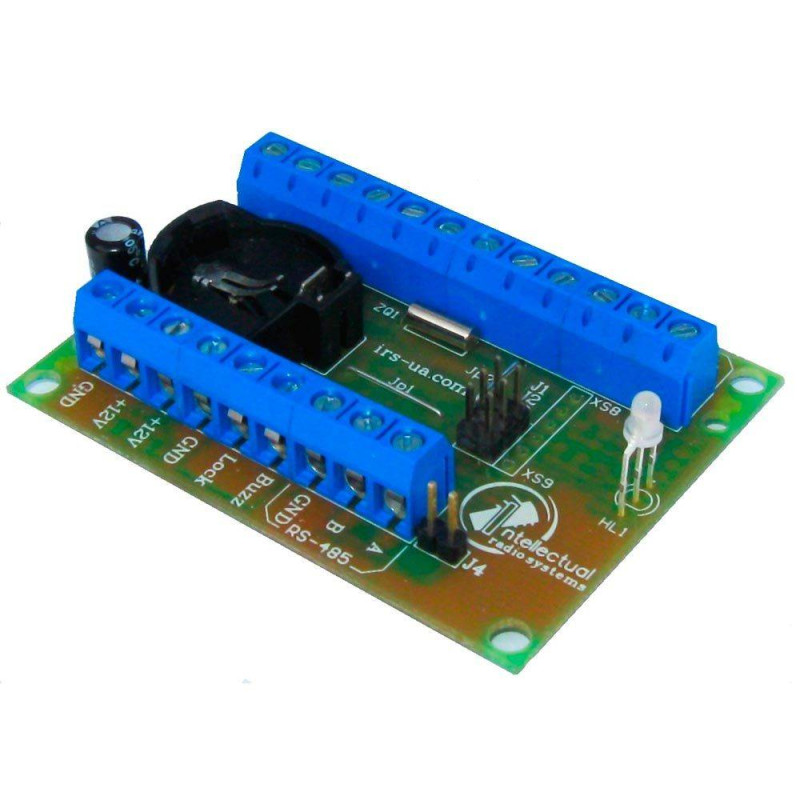

Мережевий модуль контролю доступу iBC-01 Light

• Контроль доступу та облік робочого часу на одні двері.
• Контроль доступу та облік робочого часу на один турнікет.
• Контроль доступу та облік знаходження в номері для одного готельного номера (вхід по зчитувачу, вихід по кнопці, енергозберігаючих кишень для управління електронікою).
• Контроль, облік і моніторинг подій проїздів або проходів через шлагбауми, ворота та ін.

iBC-01 Light підтримує зчитувачі ключів з двома видами інтерфейсів: Wiegand 26 і Touch Memory. Налаштування типів зчитувачів відбувається з ПЗ СКУД "Big Brother". Завдяки цьому до контролера можна підключити широкий спектр зчитувачів різних виробників, наприклад: ключів Touch Memory, Proximity карт, Temic карт, HID карт, радіобрелка, кодові клавіатури та ін.

iBC-01 Light має такі додаткові режими роботи:

• Заборона подвійного проходу — забороняє користувачеві два рази поспіль пройти через точку проходу — захист від передачі ключа іншій людині.
• Автоматичне формування бази ключів — контролер самостійно додає нових користувачів в свою пам'ять і базу даних на серевер. Режим необхідний в разі, якщо здійснюється перехід з однієї СКД на іншу або відбувається первісна ініціалізація системи, а ключі вже роздані користувачам і зібрати їх все відразу проблематично.
• Робота за розкладами — може бути встановлено до 15 різних розкладів доступу. Розклади можуть бути абсолютно будь-якої конфігурації (стандартний робочий тиждень, доба/троє, позмінна робота та ін.).

Для користувачів ключі і журнал подій зберігаються в незалежній пам'яті, що дозволяє контролеру коректно працювати навіть при відсутності зв'язку з сервером пристроїв (комп'ютер, до якого підключено обладнання). Пам'ять пристрою складається з 8100 осередків та динамічно розподіляється між ключами і подіями, т. е. якщо в системі зареєстровані 100 користувачів, то для подій залишиться 8000 записів.
Крім того, у контролера iBC-01 Light є вбудований годинник реального часу з автономним елементом живлення, що дозволяє йому коректно працювати навіть при порушеннях в мережі електроживлення ~ 220 В. Контролер відстежує значення напруги живлення і реєструє інформацію про збої мережі живлення в журналі подій, наприклад:

• Пропала напруга в мережі ~ 220 В.
• З'явилася напруга в мережі ~ 220 В.
• Розряджена АКБ блоку живлення.
• Розряджена батарейка внутрішнього годинника.
• Відсутня батарейка внутрішнього годинника.

Журнал подій контролера може працювати в двох режимах. Який режим вибрати? Це залежить від ваших уподобань і завдань:

• Блокування при переповненні — при заповненні всієї пам'яті пристрою, виділеної під події, контролер зупиняє запис нових подій, поки серевер пристроїв не віднімає вже додані події і не звільнить місце під нові події.
• Циклічний — при заповненні пам'яті пристрою, контролер буде записувати нові події поверх вже існуючих.

У контролера iBC-01 Light є два входи для підсключення кнопок і датчиків, які можуть працювати в таких режимах:

• кнопка для управління виходом 1 (LOCK),
• кнопка для управління виходом 2 (OUT2),
• датчик стану двері або датчик провороту турнікета; для входу працюючого в даному режимі є два додаткові параметри впливають на логіку роботи системи:
  • максимальне допустимий час на відкриття дверей — інтервал часу, протягом якого користувач може відкрити двері (після піднесення ключа до зчитувача). Якщо користувач не відкрив двері в перебігу цього часу, контролер зафіксує факт не проходу користувача, що важливо для режиму заборони подвійного проходу і коректного розрахунку робочого часу користувача,
  • максимально допустимий час на закриття дверей — інтервал часу, протягом якого двері повинні бути закриті після проходу по ключу або по кнопці. Якщо двері не закриється протягом цього часу, контролер зафіксує це і охранна на посаді зможе відреагувати на цю подію.

Контролер обладнаний двома виходами типу відкритий колектор, здатністю навантаження 5 А (LOCK) і 1 А (OUT2). Виходи контролера можуть працювати в наступних режимах:

• імпульсний — вихід вмикається на заданий час від 0.1 до 250 секунд,
• критичний — при спрацюванні вихід змінює свій стан на протилежний, тобто якщо був ввімкнений він вимкнеться,
• утримання — вихід залишається ввімкненим, поки до зчитувача прикладений електронний ключ. При зникненні ключа, вихід залишається ввімкненим на завданні час. Даний режим використовується спільно зі зчитувачами типу "кишеня" (PR-05 Pocket) для управління навантаженням в готельних номерах.

За допомогою програмного забезпечення СКД "Big Brother" контролер iBC-01 Light може управлятися дистанційно з робочого місця оператора або охоронця. Доступні наступні команди:

• Прохід по ключам — нормальний режим роботи, користувачі проходять по ключам.
• Вільний прохід — двері або турнікет відключені, користувачі вільно проходять.
• Заборонити прохід — двері або турнікет заблоковані, прохід дозволений тільки користувачам з додатковою функцією "Блокування контролера".
• Управління виходами (ввімкнути, вимкнути, виконати разовий прохід).

Кожен призначений для користувача ключ, крім основної фукции (управління замком або турнікетом), може мати ряд додаткових можливостей:

• Блокування контролера — блокує прохід користувачів, у яких відключена дана фукция (те ж, що і віддалена команда "Заборонити прохід").
• Розблокування контролера — відключає замок дверей або турнікета (всім дозволений прохід без ключа (те ж, що і віддалена команда "Вільний прохід")).
• Управління виходом 2 (OUT2) вмикає вихід 2 в установленому режимі (імпульсний, критичний), для управління додатковим навантаженням або постановки/зняття з охорони.
• Відключений облік заборони подвійного проходу — для цього ключа не ведеться облік заборони подвійного проходу.

Додаткова функція ключа на зчитувач з інтерфейсом Touch Memory вмикається шляхом тривалого утримання ключа на зчитувачі (близько 5 секунд), а основна функція шляхом короткочасного (піднесли і одразу прибрали). Для того, щоб перевести контролер назад, в нормальний режим роботи ("Прохід по ключам"), необхідно піднести ключ до зчитувача ще раз.

Програмне забезпечення СКД "Big Brother" поставляється до контролерів iBC-01 Light абсолютно безкоштовно.

Установка на двері, зчитувачі з інтерфейсом Touch Memory

Установка на турнікет, зчитувачі з інтерфейсом Wiegand 26
