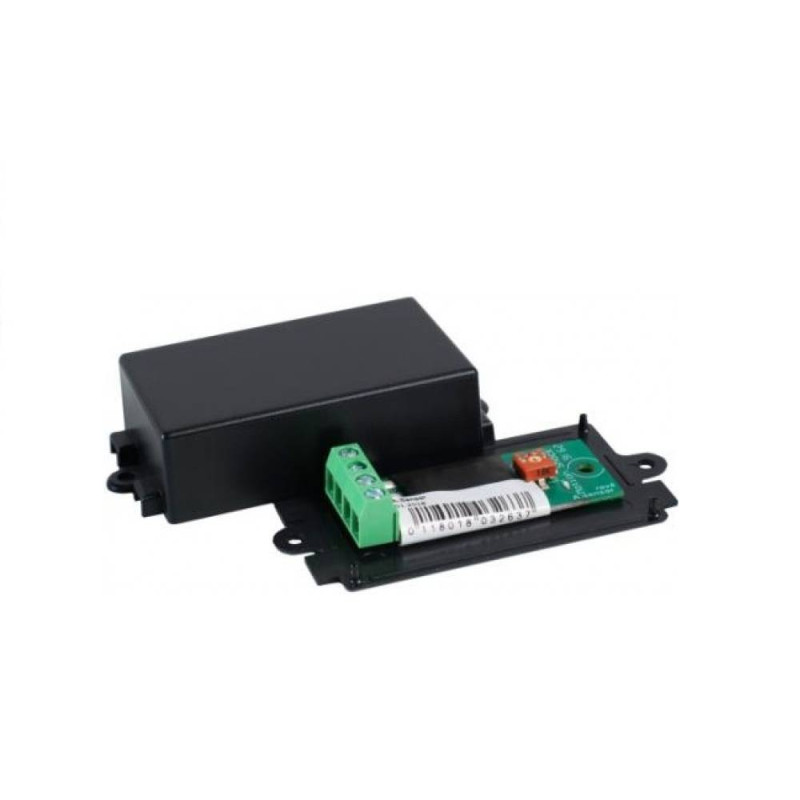

Датчик нахилу/удару Лунь A-sensor в корпусі

Підключення та особливості роботи датчика удару A-sensor

Датчик являє собою сповіщувач з двома нормально-замкнутими виходами типу «відкритий колектор», кожен з яких спрацьовує після виявлення однієї з подій відповідно:

• Зміна нахилу датчика в просторі («MOTION»).
• Удар по контрольованому об'єкту («SHOCK»).

Підключення датчика до охоронного приладу проводиться відповідно до схеми. Кожен з виходів датчика підключається до будь-якого окремого дротового входу зони сигналізації. Шлейфи повинні бути з кінцевими резисторами.

Через 5 секунд після включення живлення датчика керуюча програма визначає положення датчика в просторі і запам'ятовує його.

З цього моменту датчик очікує будь-яку з вищевказаних подій і при їх виявленні, відповідний вихід датчика з'єднується з клемою GND (переходить в стан «замкнуто»).

Чутливість датчика удару плавно регулюється змінним резистором (збільшенню чутливості відповідає обертання вправо).

Повернення до нормального стану для виходу «SHOCK» відбувається не пізніше 1 секунди після завершення події. Для виходу «MOTION» повернення в нормальний стан здійснюється тільки після відновлення початкового положення датчика в просторі або відключення живлення датчика.

Для правильної роботи датчик повинен бути жорстко і надійно закріплений на несучих елементах конструкції (шасі). Використання амортизувальних матеріалів і пристроїв при установці датчика не допускається. Рекомендується кріпити датчик за допомогою відрізка двосторонньої клейкої стрічки, що є в комплекті. Стрічка повинна бути розміщена на зворотному боці плати датчика і повністю наклеєна як на плату, так і на поверхню контрольованого об'єкта.

Світлодіодні індикатори

На платі датчика встановлені два індикатора: жовтий (MOTION) і зелений (SHOCK).

Безперервне світіння кожного з індикаторів вказує на виявлення порушення відповідного типу.

При включенні живлення обидва індикатора блимають короткими яскравими спалахами протягом 5 секунд (до запам'ятовування положення датчика в просторі).

У черговому режимі при відсутності порушень індикатори блимають короткими, тьмяними спалахами.
