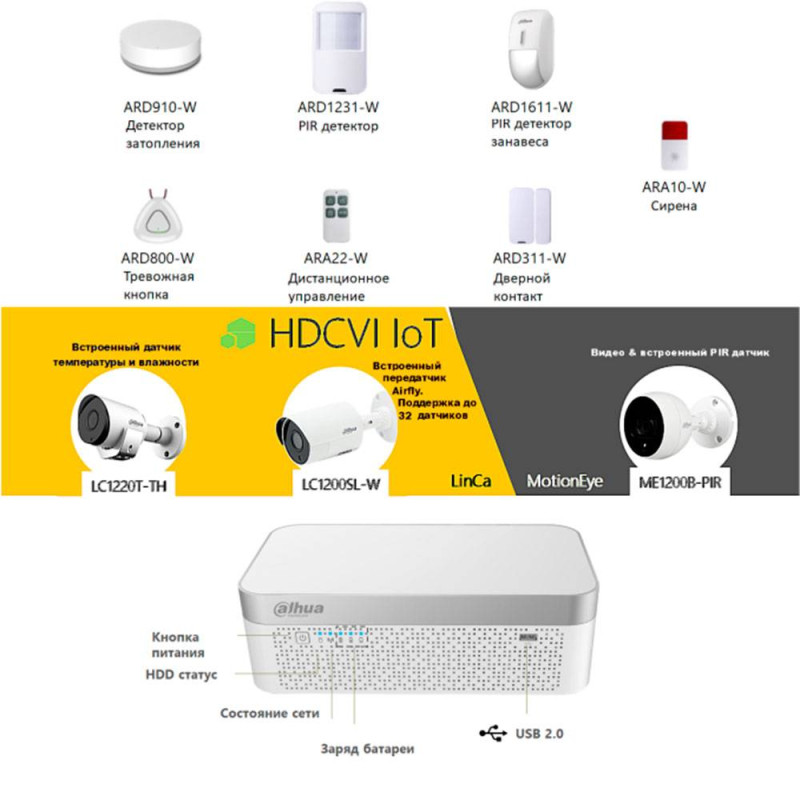

HDCVI IoT комплект охоронного відеоспостереження для розумного будинку

Всеосяжна система безпеки для розумного будинку або ділянки побудована на базі високопродуктивного 4-х канального реєстратора XVR7104E-4KL-X з новим GUI інтерфейсом, з підтримкою обробки IoT функцій, функцій перетину лінії і вторгнення в регіон на всіх каналах, що використовує H.265/H.265+ кодеки запису в якості 4K@7 к/с, 4M@15 к/с, 4M-N1080p@25 к/с.

Але не він є ключовим елементом комплекту, а камери:

LC1220 T-TH

• Вбудований датчик температури і вологості.
• Відображення в реальному часі на OSD.
• Завантаження інформації на XVR7000-4KL.
• Точність: ±2°С/±3% RH.
• Робоча температура:-40°С..+60°С, 0-100% RH
• 20 м ІЧ, IP67.

LC1200SL-W

• Вбудований передавач Airfly (433/868/915Mhz).
• Підтримка до 32 датчиків.
• Завантаження інформації на XVR7000-4KL.
• 100 м дальність бездротового покриття.
• 20 м ІЧ, IP67.

ME1200B- PIR

• Відео & вбудований PIR датчик.
• 10 m/100° — зона детектування.
• Завантаження інформації на XVR7000-4KL.
• 20 м ІЧ, IP67.

Камери зі своїм вбудованим функціоналом дозволяють відстежувати температуру, вологість і відео, визначати рух за допомогою ІЧ, а також підключити до 32 бездротових охоронних датчиків, виконавчих пристроїв і кнопок управління.

Ось датчики, пропоновані для комплекту:

Бездротовий датчик протікання води ARD910-W (433 МГц)

• Висока чутливість і надійність виявлення протікання води.
• Регульована конструкція зонда з різною чутливістю виявлення.
• Високопродуктивний радіочастотний комунікаційний модуль з високою стабільністю зв'язку.
• Наднизьке енергоспоживання.
• IP66.
• Робоча частота 433 МГц.
• Встановлюється в місцях найбільш ймовірного скупчення води при протіканні (на підлозі під раковиною, ванною, пральною машиною тощо).

Бездротовий інфрачервоний датчик руху DH-ARD1231-W

• Діапазон виявлення/кут: 12 метрів/90°.
• Двонаправлений зв'язок.
• Дальність передачі: до 700 метрів.
• Датчик розтину корпусу.
• Монтаж: стельовий/кріплення на стіну (висота установки 2.2-2.5 м).
• Чутливість: два рівня.
• Пластик ABS.

Бездротовий інфрачервоний датчик руху DH-ARD1611-W

• Діапазон виявлення/кут: 10 метрів/15°.
• Двонаправлений зв'язок.
• Дальність передачі до 700 метрів.
• Датчик розтину корпусу.
• Монтаж: стельовий/кріплення на стіну (висота установки 2.2-2.5 м).
• Чутливість: два рівня.
• Пластик ABS.

Бездротовий магнітоконтактний сповіщувач DH-ARD311-W

• Бездротовий датчик двері, 25-40 мм зона виявлення.
• Двонаправлений зв'язок.
• Дальність передачі до 700 метрів.
• Датчик розтину корпусу.
• Кріплення на гвинт або клей.
• Вбудована літієва батарейка CR123Aа.
• Пластик ABS.

Бездротова сирена DH-ARA10-W

• Двонаправлений зв'язок.
• Відстань передачі до 700 метрів (відкритий простір).
• Рівень шуму 85dB.
• 1.5 року термін служби батареї.
• Датчик розтину корпусу.
• Настінне кріплення.
• Пластик ABS.

Радіобрелок DH-ARA20-W

• Функції: Arm/Stay arm/Disarm/SOS.
• Світлодіодний індикатор.
• Режими модуляції FSK, ООК.
• Частота сигналу 434MHz.
• Потужність передачі 10dBm.
• Швидкість передачі даних 100kbps.
• 128-бітний алгоритм шифрування AES.

Чотирьохпозиційний пульт дистанційного керування DHI-ARA22-W

• Arm/Stay arm/Disarm/SOS.
• Світлодіодний індикатор.
• FSK, режими модуляції OOK.
• Частотний діапазон становить 434 МГц за замовчуванням.
• Максимальна потужність передачі +10 дБм.
• Низьке споживання, ток у сні <10нA.
• Швидкість передачі даних: не більше 100 Кбіт/с.
• Виявлення напруги батареї.
• 128-бітний алгоритм шифрування AES.

Кнопка тривоги DHI-ARD800-W (433 МГц)

• Активація за допомогою однієї простої у використанні кнопки.
• Вбудований світлодіод для індикації передачі сигналу.
• 3 роки автономної роботи.
• У комплект входить ремінець.
• Пластмаса ABS.

Загальна схема роботи комплекту виглядає наступним чином:

Реєстратор крім обробки IoT функцій з камер, за рахунок вбудованих розумних функцій дозволяє в кадрі камери:

• виявляти рух,

а також по заздалегідь визначеним і налаштованим віртуальним областям:

• виявляти перетин 1 ліній в зазначену або обидві сторони,

• виявляти вторгнення або вихід з 1 довільного регіону,

До даного комплекту за бажанням можна додати комутаційний комплект, представлений нижче з розрахунку на одну камеру:

Можливо з цього додаткового комплекту слід виключити блок живлення і роз'єм Power (IN), якщо передбачається використовувати централізоване живлення або ДБЖ.
